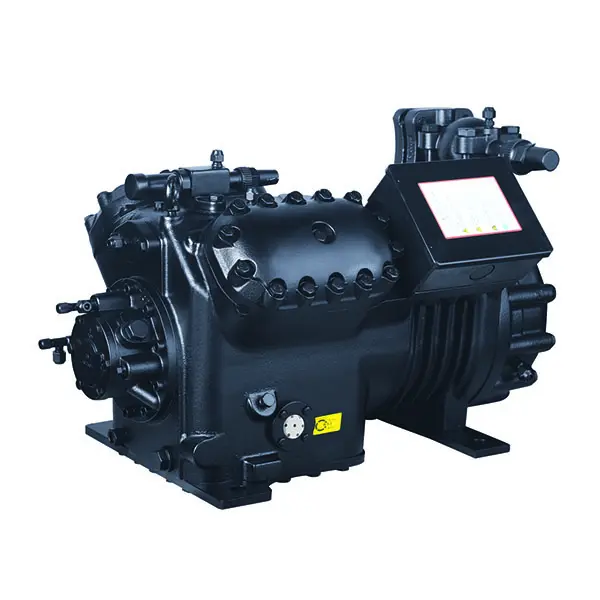

الضاغط الترددي شبه المحكم R22/R507A

حصة ل:

ضواغط التبريد الصناعي شبه المحكم | موثوقة ودائمة | ضاغط كوبلاند DM

تقدم شركة ZHEJIANG DAMING REFRIGERATION ضواغط ترددية صناعية عالية الأداء وذات تصميم مدمج لتخزين الطعام والراحة البيئية والتصنيع. متين وموفر للطاقة ومنخفض الصيانة. نحن نقدم حلول تبريد احترافية لمشاريع غرف التبريد الخاصة بك، اتصل بنا الآن!

مزود الطاقة:	380-420/3/50 440-480/3/60 220-240/3/50
زيوت التشحيم:	R134A R22 R404A R507A
قوة الحصان:	25 حصان 20 حصان 30 حصان 15 حصان
توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

نموذج:
4SG/4SD
المنتج العلامة التجارية:
DMZL

الضاغط الترددي R22/R507A ضاغط الترددية ضاغط ترددي شبه محكم

وصف المنتج

المواصفات الفنية

أداء التبريد

التعليمات

نظرة عامة على المنتج وحلول السيناريو

باعتبارها منتجًا رئيسيًا لشركة Zhejiang Daming Refrigeration - مع أكثر من 30 عامًا من الخبرة في تصنيع الضواغط شبه المحكم - تم تصميم سلسلة 4SG/4SD لمعالجة نقاط الألم في التبريد عبر الإنتاج الصناعي , لتخزين المواد الغذائية وأنظمة الراحة التجارية . إن توافقه مع المبردات المتعددة (R22، R404A، R134A، R507A) وتصميمه المدمج يجعله حلاً مثاليًا لما يلي:

• مرافق تخزين المواد الغذائية الباردة : تحافظ على درجات حرارة ثابتة (-18 درجة مئوية إلى 5 درجات مئوية) في غرف تبريد تتراوح سعتها بين 100 و500 متر مكعب، مما يدعم إعادة تخزين 5-10 أطنان يوميًا من اللحوم المجمدة أو منتجات الألبان أو المنتجات الطازجة دون تقلبات في درجات الحرارة قد تؤدي إلى تلفها.

• خطوط التصنيع الصناعية : تعمل على تبريد معدات توليد الحرارة مثل الأنظمة الهيدروليكية، وقوالب حقن البلاستيك، ولوحات التحكم الإلكترونية في المصانع، مما يضمن إنتاجًا ثابتًا في ظل ظروف محيطة تتراوح من 30 إلى 45 درجة مئوية.

• المساحات التجارية متوسطة الحجم : تعمل على تشغيل تكييف الهواء المركزي لمباني المكاتب ومراكز التسوق التي تبلغ مساحتها 5000-10000 متر مربع، مما يؤدي إلى موازنة كفاءة التبريد مع انخفاض مستوى الضجيج التشغيلي (75 ديسيبل) لتعزيز راحة المستخدم.

ضاغط ترددي شبه محكم R22/R507A

مزايا التصميم والمواد

تصنيع دقيق لأداء مقاوم للتسرب

يتميز الضاغط بهيكل متكامل شبه محكم (المحرك وعلبة المرافق كوحدة واحدة)، مما يمنع مخاطر تسرب غاز التبريد (معدل التسرب < 0.1 جم/سنة). تضمن عمليات التصنيع الرئيسية الموثوقية:

• مراكز معالجة CNC لتصنيع تجويف الأسطوانة (التفاوت المسموح به ±0.005 مم) لتقليل الاحتكاك الداخلي وفقدان الطاقة.

• خطوط التجميع الآلية وأنظمة التنظيف بالموجات فوق الصوتية لإزالة الحطام من المكونات، ومنع تلف الصمام أو المحمل.

• اختبار وقت التشغيل على مدار 24 ساعة في مختبرات متقدمة للتحقق من صحة الأداء في ظل ظروف التحميل المختلفة.

اختيار المواد عالية المتانة

• علبة المرافق وكتلة الأسطوانة : حديد الزهر عالي القوة (HT300) مع معالجة مضادة للتآكل، مما يدعم التشغيل المستمر لأكثر من 15000 ساعة دون تآكل هيكلي.

• المكابس وحلقات المكابس : مكابس مصنوعة من سبائك الألومنيوم خفيفة الوزن مقترنة بحلقات مطلية بالكروم (مقاومة التآكل ≥ 5000 ساعة)، مما يقلل المقاومة الميكانيكية ويحسن كفاءة استخدام الطاقة.

• مكونات الصمام : صمامات الشفط والتفريغ من الفولاذ المستورد (SUP9) مما يضمن زمن استجابة سريع واهتزاز منخفض أثناء التشغيل.

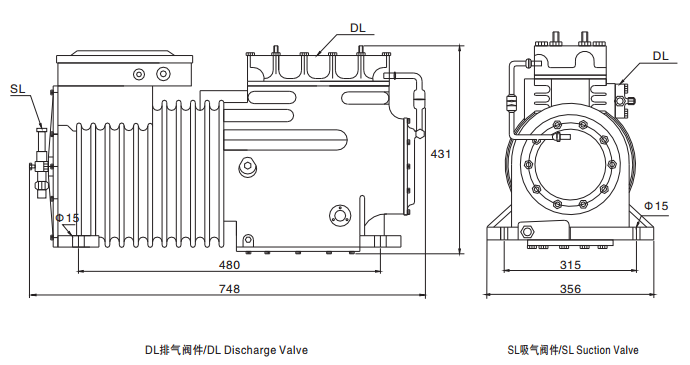

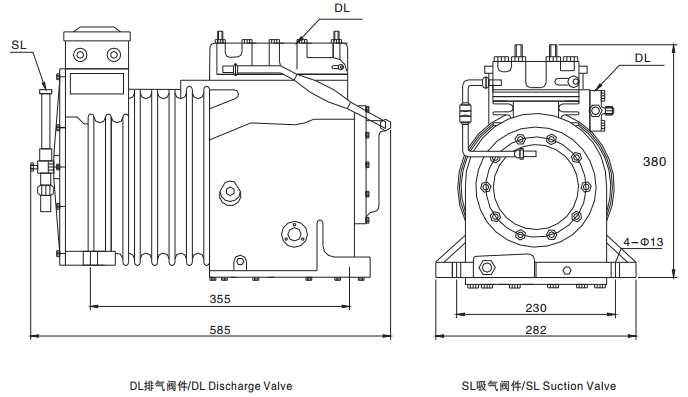

6 الرسم 4 الرسم

الدعم الفني وخدمة ما بعد البيع

الاستشارات الفنية قبل البيع

• خدمات مجانية لتصميم أنظمة التبريد، بما في ذلك حساب الأحمال ومطابقة الضاغط لغرف التبريد أو الخطوط الصناعية أو المساحات التجارية.

• أدلة تشغيل متعددة اللغات ومقاطع فيديو للتثبيت لتوجيه الفرق الموجودة في الموقع أثناء الإعداد.

دعم الصيانة أثناء الاستخدام

• خطط صيانة مخصصة: استبدال زيت التشحيم كل 4000 ساعة، وفحص لوحة الصمام كل 10000 ساعة، واستكشاف الأخطاء وإصلاحها عبر الإنترنت على مدار الساعة طوال أيام الأسبوع للمشكلات العاجلة.

• مستودعات قطع الغيار العالمية (شنغهاي، دبي، هيوستن) مما يضمن التسليم السريع للمكونات البديلة (3-7 أيام لمعظم المناطق).

شروط التخصيص والضمان

• خدمات OEM/ODM لمتطلبات الجهد غير القياسي (على سبيل المثال، 220-240 فولت/3/50) أو التردد (60 هرتز) لتتناسب مع شبكات الطاقة الإقليمية.

• ضمان قياسي لمدة 18 شهرًا (36 شهرًا للمكونات الأساسية مثل أعمدة الكرنك والمحركات) لتغطية عيوب التصنيع.

• المرونة اللوجستية: موك 10 وحدات، والقدرة الإنتاجية الشهرية 5000 وحدة، والشحن من ميناء نينغبو مع دعم شروط الدفع L / C أو T / T.

نموذج C نوع

الطاقة الاسمية حصان/كيلوواط

الإزاحة م³/ساعة@ 50 هرتز

عدد الاسطوانات × القطر × الشوكة

صمام العادم والشفط مم/بوصة

حجم الزيت
L

الطاقة
الخامس/φ/هرتز

المعلمة الكهربائية

سخان علبة المرافق (220 فولت) واط

طريقة توريد النفط

الوزن (مع مادة التشحيم)
كجم

صمام العادم DL

صمام الشفط SL

ماكس التشغيل الحالي (أ)

البدء/ التيار المقفل (أ)

4S151D

15/10.5

73.7

4×φ70×55

Φ28

Φ42

380-420YY/3/50 440-480YY/3/60

81/132

140

التشحيم القسري

183

4S251G

25/18.5

73.7

4×φ70×55

Φ28

Φ54

4.5

380-420YY/3/50 440-480YY/3/60

116/193

140

التشحيم القسري

203

4S201D

20/15

84.6

4×φ75×55

Φ28

Φ54

4.5

380-420YY/3/50 440-480YY/3/60

97/158

140

التشحيم القسري

192

4S301G

30/22

84.6

4×φ75×55

Φ28

Φ54

4.5

380-420YY/3/50 440-480YY/3/60

135/220

140

التشحيم القسري

206

نموذج	درجة حرارة التكثيف	قدرة التبريد جودة (وات) استهلاك الطاقة بي (كيلوواط)
			درجة حرارة التبخر ℃
			12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40	-45	-50
4S151D	30	جودة						52300	42700	34450	27350	21300	16400	12000	8310
	30	بي						12.73	11.93	11.01	9.98	8.82	8.25	7.13	5.98
	40	جودة						46850	38100	30500	24050	18500	13840	9800	6440
	40	بي						14.91	13.81	12.56	11.19	9.76	8.67	7.3	5.9
	50	جودة						41700	33700	26800	20900	15800	11500	7920	4970
	50	بي						17.11	15.67	14.13	12.47	10.85	9.21	7.53	5.79
4S251G	30	جودة	99300	91200	83600	76500	63700	52600	42950	34650	27500	21400	16260
	30	بي	13.89	13.74	13.56	13.34	12.84	12.22	11.48	10.63	9.67	8.59	7.41
	40	جودة	89700	82300	75400	68900	57300	47150	38350	30800	24250	18670	13940
	40	بي	16.75	16.47	16.16	15.82	15.05	14.17	13.18	12.07	10.85	9.52	8.08
	50	جودة	80500	73800	67600	61700	51100	41950	33950	27050	21100	16030
	50	بي	19.56	19.16	18.74	18.27	17.25	16.1	14.83	13.44	11.94	10.33
4S201D	30	جودة						60000	48950	39500	31400	24500	18940	13920	9670
	30	بي						14.64	13.67	12.63	11.51	10.29	9.65	8.4	7.1
	40	جودة						53700	43700	35100	27750	21500	16080	11430	7530
	40	بي						17.39	16.04	14.6	13.07	11.42	10.35	8.75	7.14
	50	جودة						47800	38750	30950	24200	18350	13390	9230	5790
	50	بي						20.1	18.4	16.65	14.89	13.14	11.23	9.19	7.06
4S301G	30	جودة	114200	104800	96000	87800	73100	60400	49300	39800	31650	24700	18840
	30	بي	16.42	16.23	16.01	15.74	15.11	14.33	13.44	12.45	11.36	10.21	9
	40	جودة	103000	94500	86500	79100	65700	54000	44000	35350	27950	21650	16330
	40	بي	19.78	19.46	19.09	18.68	17.74	16.67	15.49	14.2	12.83	11.4	9.92
	50	جودة	92300	84600	77400	70700	58600	48100	39000	31200	24500	18810
	50	بي	23.4	22.9	22.3	21.7	20.4	19.04	17.57	16.05	11.49	12.91
بناءً على درجة حرارة غاز الشفط 20 درجة مئوية، 50 هرتز، بدون تبريد فرعي سائل.
	نظام VARICOOL، تبريد إضافي، تغيير موضع صمام الشفط.
	تبريد إضافي أو درجة حرارة غاز الشفط محدودة.
	نظام تبريد إضافي ونظام CIC.

نموذج	درجة حرارة التكثيف	قدرة التبريد جودة (وات) استهلاك الطاقة بي (كيلوواط)
		درجة حرارة التبخر ℃
			7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40	-45
4S151D	30	جودة				58500	48400	39700	32200	25750	20250	15560	11630	8350
	30	بي				15.78	14.84	13.79	12.63	11.40	10.10	8.77	7.43	6.10
	40	جودة				49850	41150	33600	27100	21500	16730	12660	9240	6380
	40	بي				18.16	16.80	15.34	13.82	12.25	10.65	9.05	7.47	5.93
	50	جودة					33950	27600	22050	17330	13270	9820	6920
	50	بي					18.50	16.67	14.80	12.91	11.03	9.17	7.37
4S251G	30	جودة	90700	83200	69700	57900	47750	38950	31350	24800	19210	14460	10460
	30	بي	16.14	16.07	15.72	15.14	14.36	13.41	12.32	11.11	9.81	8.46	7.08
	40	جودة	77400	71000	59500	49400	40650	33000	26450	20800	15930	11800	8320
	40	بي	19.56	19.22	18.37	17.32	16.11	14.76	13.31	11.78	10.20	8.60	7.00
	50	جودة	64500	59100	49500	41000	33600	27200	21600	16830	12740	9260	6340
	50	بي	22.78	22.18	20.84	19.33	17.71	15.98	14.18	12.34	10.49	8.65	6.86
4S201D	30	جودة				67100	55500	45400	36750	29350	23000	17600	13060	9260
	30	بي				18.22	17.12	15.89	14.55	13.12	11.62	10.08	8.53	6.97
	40	جودة				57200	47300	38700	31200	24800	19250	14540	10540	7160
	40	بي				20.94	19.36	17.68	15.93	14.13	12.30	10.47	8.65	6.89
	50	جودة					38750	31650	25450	20100	15480	11510	8120
	50	بي					21.25	19.15	17.02	14.87	12.73	10.63	8.60
4S301G	30	جودة	103800	95300	79900	66500	54900	44900	36250	28800	22450	17040	12480
	30	بي	19.21	19.07	18.57	17.81	16.84	15.70	14.41	13.02	11.57	10.09	8.61
	40	جودة	89100	81800	68600	57000	47000	38250	30700	24200	18610	13860	9850
	40	بي	23.37	22.88	21.73	20.38	18.88	17.26	15.56	13.81	12.06	10.33	8.68
	50	جودة	74300	68200	57100	47400	38900	31500	25100	19580	14840	10810	7410
	50	بي	27.01	26.20	24.46	22.58	20.60	18.56	16.50	14.45	12.45	10.54	8.76
بناءً على درجة حرارة غاز الشفط 20 درجة مئوية، 50 هرتز، بدون تبريد فرعي سائل.
	تبريد إضافي أو درجة حرارة غاز الشفط محدودة.
	نظام تبريد إضافي ونظام CIC.

نموذج	درجة حرارة التكثيف	قدرة التبريد جودة (وات) استهلاك الطاقة بي (كيلوواط)
			درجة حرارة التبخر ℃
			12.5	10	7.5	5	0	-5	-10	-15	-20	-25	-30
4S151D	30	جودة	69100	62800	57000	51600	49150	33700	26700	20850	15920	11840	8500
	30	بي	10.40	10.07	9.74	9.41	8.74	8.07	7.38	6.67	5.95	5.20	4.42
	40	جودة	61300	55700	50400	45600	37000	29600	23350	18100	13700	10060	7080
	40	بي	12.46	11.93	11.43	10.93	9.97	9.04	8.13	7.23	6.32	5.39	4.44
	50	جودة	54100	49050	44400	40100	32400	25800	20250	15570	11660	8430	5800
	50	بي	14.24	13.54	12.87	12.22	10.99	9.81	8.69	7.59	6.51	5.43	4.34
4S251G	50	جودة	54100	49050	44400	40100	32400	25800	20250	15570	11660
	50	بي	13.77	13.13	12.52	11.92	10.78	9.68	8.62	7.58	6.55
	60	جودة	47100	42700	38600	34800	28000	22200	17320	13190	9760
	60	بي	15.04	14.27	13.53	12.81	11.44	10.13	8.89	7.69	6.53
	70	جودة	40250	36450	32900	29600	23750	18740	14500	10940	7980
	70	بي	16.09	15.21	14.36	13.53	11.96	10.48	9.07	7.74	6.45
4S201D	30	جودة	78500	71400	64800	58600	47700	38350	30450	23800	18190	13560	9770
	30	بي	12.45	12.15	11.83	11.50	10.78	10.00	9.16	8.26	7.31	6.32	5.28
	40	جودة	69700	63300	57400	51900	42100	33750	26650	20700	15700	11570	8190
	40	بي	14.65	14.14	13.62	13.09	12.03	10.95	9.85	8.73	7.59	6.44	5.28
	50	جودة	61500	55800	50500	45650	36950	29500	23200	17870	13430	9760	6770
	50	بي	16.67	15.93	15.20	14.48	13.06	11.67	10.31	8.97	7.66	6.37	5.10
4S301G	50	جودة	61500	55800	50500	45650	36950	29500	23200	17870	13430
	50	بي	16.09	15.42	14.76	14.10	12.79	11.50	10.22	8.94	7.67
	60	جودة	53700	48650	44000	39700	32000	25450	19890	15210	11300
	60	بي	17.65	16.80	15.96	15.14	13.54	11.99	10.49	9.03	7.60
	70	جودة	45900	41600	37600	33850	27200	21550	16720	12680	9320
	70	بي	19.22	18.16	17.14	16.15	14.25	12.46	10.75	9.12	7.55
درجة حرارة غاز الشفط 20 درجة مئوية، 50 هرتز، بدون تبريد فرعي للسائل.
	تبريد إضافي أو درجة حرارة غاز الشفط محدودة.

ما هي ميزات التصميم الهيكلي للضاغط، وما هي المشاكل التي يمكن حلها؟

إنها تعتمد هيكلًا متكاملًا شبه محكم (يتم صب المحرك وعلبة المرافق كواحد)، مما يمكن أن يقلل بشكل كبير من خطر تسرب مادة التبريد، مع معدل تسرب <0.1 جرام/سنة. وفي الوقت نفسه، تتم معالجة تجويف الأسطوانة بواسطة مركز التصنيع CNC (مع تفاوت ±0.005 مم)، مما يقلل الاحتكاك الداخلي واستهلاك الطاقة، ويحسن كفاءة التشغيل.

ما هي المواد المستخدمة للمكونات الرئيسية، وما هي مزايا المتانة التي تتمتع بها؟

علبة المرافق وكتلة الأسطوانة: حديد الزهر HT300 عالي القوة (معالج بمادة مقاومة للتآكل)، مما يدعم التشغيل المستمر لأكثر من 15000 ساعة دون تآكل هيكلي.
المكبس وحلقة المكبس: مكبس من سبائك الألومنيوم خفيف الوزن + حلقة مكبس مطلية بالكروم، مع مدة مقاومة للتآكل تصل إلى ≥5000 ساعة، مما يقلل المقاومة الميكانيكية ويحسن كفاءة الطاقة.
مجموعة الصمام: فولاذ نابض SUP9 مستورد (صمامات الشفط والتفريغ)، تتميز بسرعة استجابة سريعة واهتزاز منخفض أثناء التشغيل.

ما هي العمليات المستخدمة في عملية الإنتاج لضمان الموثوقية؟

ويشمل ذلك خط تجميع آلي، وتنظيف الأجزاء بالموجات فوق الصوتية (لتجنب تلف الصمامات/المحامل)، واختبار الحمل المعملي على مدار 24 ساعة قبل التسليم، مما يضمن أداءً مستقرًا في ظل ظروف العمل المختلفة.
