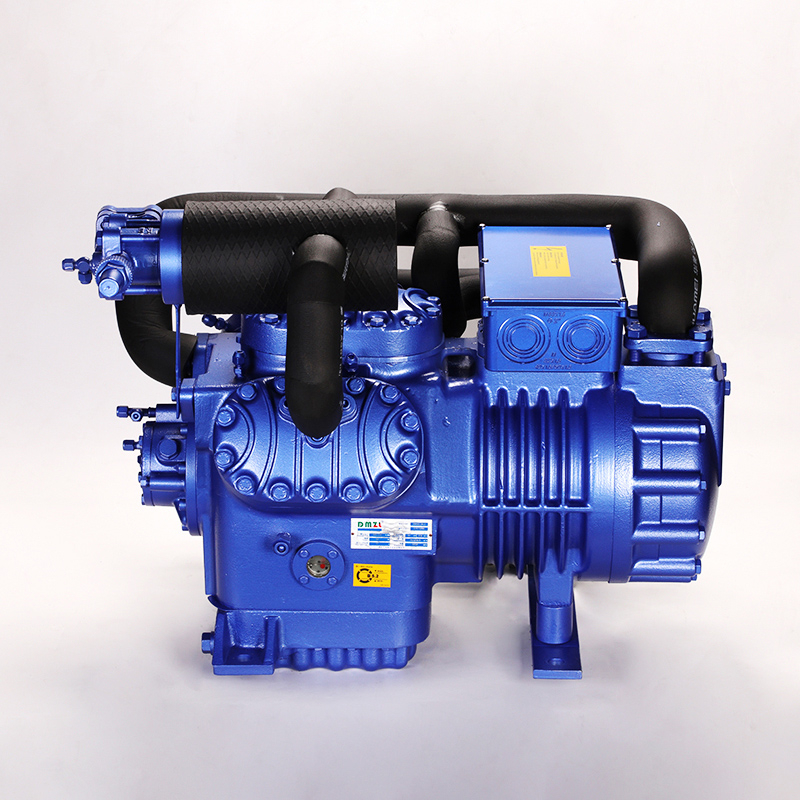

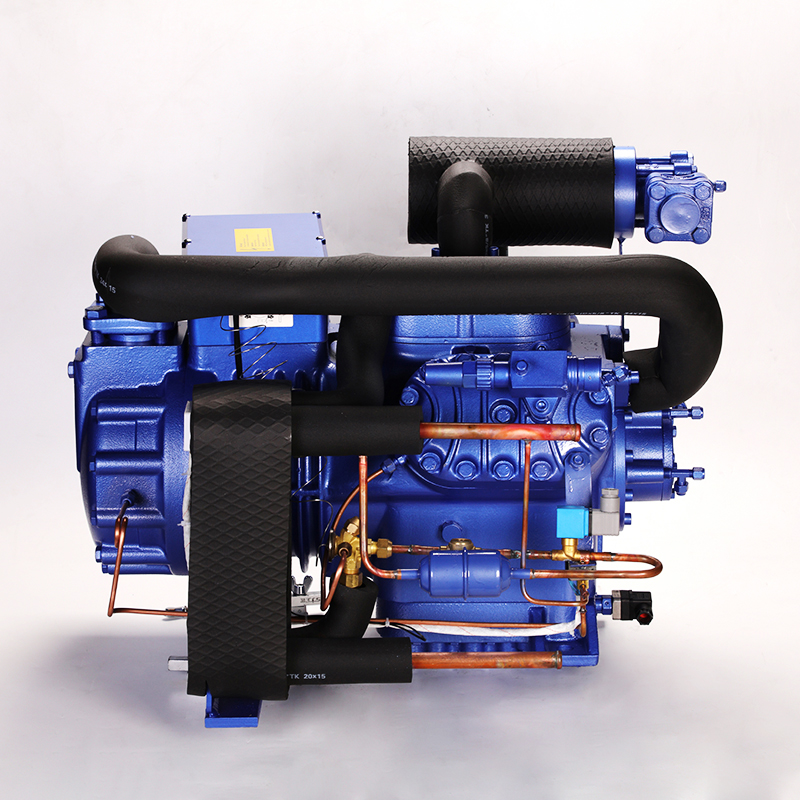

ضاغط شبه محكم RFC مزدوج المرحلة

حصة ل:

Daming DMZL الضاغط الترددي شبه المحكم – حلول التبريد الموثوقة لديك
شركة Daming Refrigeration متخصصة في الضواغط شبه المحكمة عالية الأداء لأنظمة التبريد الصناعية والتجارية. توفر سلسلة الضاغط المكبس لدينا تبريدًا موفرًا للطاقة، ومصممًا لضمان المتانة في التطبيقات الصعبة مثل التخزين البارد، ومعالجة الأغذية، والتبريد الكيميائي.

مزود الطاقة:	380 فولت ~ 420 فولت/50 هرتز/3PH 440 ~ 480 فولت/60 هرتز/3PH
قوة الحصان:	20 حصان 30 حصان 25 حصان
زيوت التشحيم:	R22 R404A/R507A
توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

نموذج:
RFC6DS
المنتج العلامة التجارية:
RFC

ضاغط شبه محكم مزدوج المرحلة RFC ضاغط شبه محكم

وصف المنتج

المعلمات التقنية

أداء التبريد

التعليمات

نظرة عامة على المنتج

يجمع بين الضاغط شبه المحكم مزدوج المرحلة RFC خبرة RFC في التشغيل الهادئ مع تقنية الضغط المتقدمة على مرحلتين، مما يوفر أداءً استثنائيًا في تطبيقات درجات الحرارة المنخفضة للغاية. يعالج هذا النموذج القيود الرئيسية للضواغط أحادية المرحلة - درجات حرارة التفريغ العالية عند درجات حرارة تبخر منخفضة - عن طريق تقسيم الضغط إلى مرحلتين، مما يقلل من الضغط الحراري على المكونات ويقلل من استخدام الطاقة. إن تصميمها المدمج (أصغر بنسبة 15% من الضواغط الأخرى ثنائية المرحلة بنفس السعة) يجعلها مناسبة للمنشآت ذات المساحة المحدودة، مثل المختبرات الطبية الحضرية أو مصانع الأغذية المجمدة صغيرة الحجم، حيث يلزم التبريد العميق (حتى -45 درجة مئوية) ولكن المساحة الأرضية محدودة. يستخدم الغلاف شبه المحكم غطاءً محكم الغلق يمنع تسرب غاز التبريد (معدل التسرب < 0.1 جم/السنة) ويتيح الوصول بسهولة للصيانة.

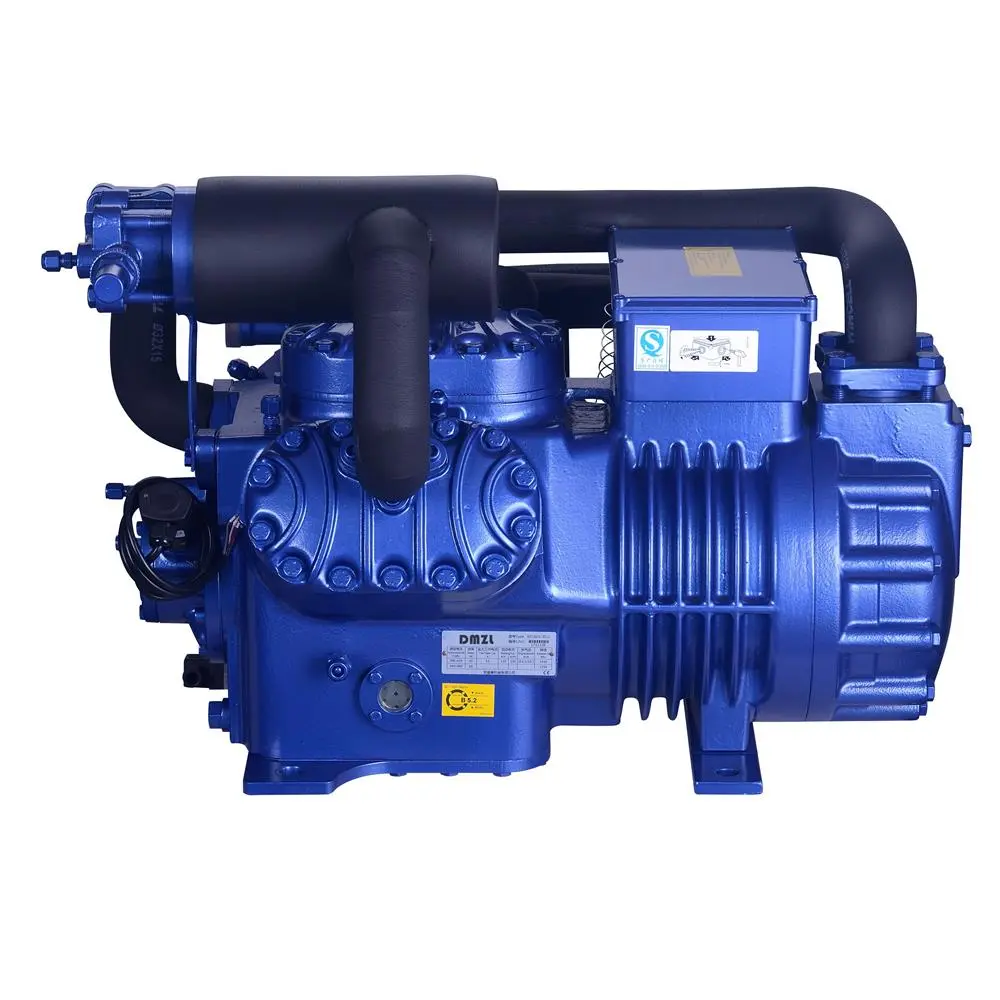

ضاغط مزدوج المرحلة شبه محكم RFC

ميزات المنتج

الضغط على مرحلتين : تضغط أسطوانة الضغط المنخفض مادة التبريد إلى ضغط متوسط قدره 0.32 ميجا باسكال ، ثم تضغطه أسطوانة الضغط العالي إلى 1.3 ميجا باسكال (ضغط التكثيف). يؤدي هذا إلى تقسيم نسبة الضغط الإجمالية إلى نسبتين أصغر (:14:1 لكل مرحلة)، مما يقلل من تآكل الصمام ودرجة حرارة التفريغ (يظل أقل من 85 درجة مئوية عند تبخر -35 درجة مئوية).

كفاءة الطاقة : يحقق COP 1.9 عند درجة حرارة تبخر تبلغ -35 درجة مئوية - مما يقلل تكاليف الطاقة بنسبة 18% مقارنة بالضواغط أحادية المرحلة ذات السعة المكافئة (على سبيل المثال، يستخدم الضاغط أحادي المرحلة بقدرة 22 كيلووات 12.2 كيلووات، بينما يستخدم هذا الطراز 11.6 كيلووات). على مدار عام من التشغيل على مدار الساعة طوال أيام الأسبوع، يوفر هذا حوالي 3000 كيلووات في الساعة.

التشغيل الهادئ : يعمل الصوف الزجاجي العازل للصوت حول كتلة الأسطوانة والتصميم الأمثل للصمام على تقليل الضوضاء إلى ≥66 ديسيبل - وهو الأدنى في فئته للضواغط ثنائية المرحلة. وهذا يجعلها مناسبة للمنشآت الطبية (مثل مختبرات المستشفيات) حيث يعد التشغيل الهادئ أمرًا بالغ الأهمية لتركيز الموظفين.

الحماية الشاملة : مجهزة بأجهزة استشعار لمستوى الزيت (تنبيه إذا انخفضت المستويات إلى أقل من 25%)، ومفاتيح الضغط العالي/المنخفض (ضبط HP على 1.5 ميجا باسكال، وضبط LP على 0.1 ميجا باسكال)، وحماية الطور (يمنع تلف المحرك من الطور العكسي أو فقدان الطور). ترتبط كافة وسائل الحماية بوحدة تحكم رقمية تقوم بتسجيل الأخطاء لاستكشاف الأخطاء وإصلاحها.

التطبيقات

المجمدات الطبية لتخزين اللقاحات (-40 درجة مئوية) : تخزن لقاحات كوفيد-19 ولقاحات الأنفلونزا وغيرها من المواد البيولوجية الحساسة لدرجة الحرارة، بما يتوافق مع متطلبات سلسلة التبريد الخاصة بمراكز مكافحة الأمراض والوقاية منها وإدارة الغذاء والدواء (مراقبة درجة الحرارة كل 10 دقائق).

معدات التجفيف بالتجميد الصناعية : تعمل على تبريد غرف التجميد الجاف إلى -45 درجة مئوية لتطبيقات الأدوية (مثل مساحيق البروتين) والمواد الغذائية (مثل القهوة سريعة التحضير)، وإزالة الرطوبة عن طريق التسامي.

التخزين البارد بالتجميد العميق (200-600 متر مكعب) : يخزن المواد الخام الصناعية (مثل مركبات المطاط ومساحيق المعادن) التي تتطلب درجات حرارة منخفضة للغاية للحفاظ على الاستقرار، مع القدرة على التعامل مع أكثر من 20 طنًا من البضائع.

مرافق تجهيز وتخزين المأكولات البحرية : تبريد سريع للمأكولات البحرية الطازجة (مثل الجمبري والاسكالوب) من 10 درجة مئوية إلى -25 درجة مئوية في 45 دقيقة، مع الحفاظ على النكهة والملمس للتصدير.

نموذج آر إف سي

الطاقة الاسمية حصان/كيلوواط

الإزاحة م³/ساعة@ 50 هرتز

عدد الاسطوانات

× القطر × ستوك

صمام العادم والشفط مم/بوصة

حجم الزيت
L

الطاقة
الخامس/φ/هرتز

المعلمة الكهربائية

سخان علبة المرافق (220 فولت) واط

طريقة توريد النفط

الوزن (مع مادة التشحيم)
كجم

صمام العادم DL

صمام الشفط SL

ماكس التشغيل الحالي (أ)

البدء/ التيار المقفل (أ)

RFC4DS-12.2

12/8.8

42.3/27

4×φ75/60×55

φ28

φ35

4.5

380-420YY/3/50 440-480YY/3/60

69/113

140

التشحيم القسري

180

RFC6DS-16.2

16/11.7

63.5/31.8

6×φ65/65×55

φ35

φ42

4.75

380-420YY/3/50 440-480YY/3/60

81/132

140

التشحيم القسري

209

RFC6DS-20.2

20/15

110.5

6×φ70/70×55

φ35

φ42

4.75

380-420YY/3/50 440-480YY/3/60

97/158

140

التشحيم القسري

220

RFC6DS-25.2

25/18.5

126.8

6×φ75/75×55

φ35

φ42

4.75

380-420YY/3/50 440-480YY/3/60

116/193

140

التشحيم القسري

233

RFC6DS-30.2

30/22

151.6

6×φ82/82×55

φ35

φ42

4.75

380-420YY/3/50 440-480YY/3/60

135/220

140

التشحيم القسري

234

نموذج	درجة حرارة التكثيف		قدرة التبريد جودة (وات) استهلاك الطاقة بي (كيلوواط)
			درجة حرارة التبخر ℃
			-25	-30	-35	-40	-45	-50	-55	-60	-65	-70
RFC4DS-12.2	30	جودة	19480	16830	14270	11850	9640	7670	5980	4560	3400	2490
	30	بي	9.74	9.06	8.35	7.61	6.85	6.10	5.35	4.62	3.92	3.27
	40	جودة	18910	16220	13680	11330	9220	7360	5760	4390	3250
	40	بي	11.05	10.23	9.37	8.49	7.60	6.72	5.85	5.01	4.22
	50	جودة	18060	15460	13050	10840	8850	7090	5530	6640	4990
	50	بي	12.32	11.40	10.44	9.44	8.42	7.41	6.41	6.40	5.49
RFC6DS-16.2	30	جودة	27600	23700	20100	16800	13750	11200	8650	6640	4990	3660
	30	بي	14.13	12.93	11.76	10.60	9.48	8.40	7.37	6.40	5.49	4.65
	40	جودة	26500	22800	19330	16100	13170	10570	8320	6400	4780
	40	بي	16.00	14.58	13.21	11.90	10.63	9.42	8.26	7.15	6.10
	50	جودة	25500	21900	18500	15430	12660	10200	8010
	50	بي	17.83	16.23	14.68	13.20	11.78	10.41	9.10
RFC6DS-20.2	30	جودة	31900	27450	23300	19440	15910	12760	10020	7690	5770	4230
	30	بي	16.43	15.02	13.64	12.30	11.00	9.76	8.57	7.44	6.40	5.40
	40	جودة	30600	26350	22350	18610	15230	12240	9640	7420	5540
	40	بي	18.53	16.90	15.32	13.79	12.33	10.92	9.57	8.29	7.07
	50	جودة	29350	25200	21350	17810	14630	11800	9280
	50	بي	20.63	18.79	17.01	15.30	13.65	12.07	10.55
RFC6DS-25.2	30	جودة	36200	31300	26600	22250	18220	14620	11480	8830	6630	4870
	30	بي	18.84	17.27	15.71	14.16	12.65	11.19	9.80	8.49	7.29	6.20
	40	جودة	34900	30100	25500	21300	17420	14000	11040	8500	6350
	40	بي	21.27	19.40	17.60	15.85	14.16	12.55	11.00	9.52	8.13
	50	جودة	33450	28750	24350	20350	16720	13490	10620
	50	بي	23.71	21.58	19.35	17.56	15.67	13.85	12.10
RFC6DS-30.2	30	جودة	43400	37400	31750	26500	21700	17420	13690	10540	7920	5800
	30	بي	22.53	20.65	18.78	16.94	15.15	13.42	11.77	10.20	8.74	7.40
	40	جودة	41500	35700	30300	25300	20700	16680	13170	10150	7590
	40	بي	25.20	23.10	21.01	18.96	16.95	15.00	13.14	11.37	9.72
	50	جودة	39500	34000	28850	24100	19870	16060	12650
	50	بي	28.07	25.69	23.33	21.01	18.75	16.57	14.49

ما هي أقصى قدرة للتبريد?

يوفر قدرة تبريد تبلغ 22 كيلووات عند درجة حرارة تبخر -30 درجة مئوية (مناسبة للمجمدات العميقة متوسطة الحجم) و 18 كيلووات عند درجة حرارة -35 درجة مئوية (للتطبيقات المنخفضة للغاية). يبلغ استهلاك الطاقة عند -30 درجة مئوية 11.6 كيلووات ، مع سحب تيار يبلغ 20 أمبير (380 فولت/50 هرتز).

كيف يتم التحكم في الضغط بين المراحل?

يحافظ منظم الضغط الأوتوماتيكي على الضغط المتوسط في حدود 0.3-0.4 ميجا باسكال لتحقيق الكفاءة المثلى. إذا تجاوز الضغط المتوسط 0.4 ميجا باسكال (على سبيل المثال، بسبب انسداد المبرد البيني)، يقوم المنظم بتهوية الضغط الزائد إلى المبخر، مما يمنع التحميل الزائد على أسطوانة HP.

ما هي متطلبات التثبيت?

يتطلب دائرة مخصصة بجهد 380 فولت/50 هرتز بحد أدنى لتصنيف التيار يبلغ 30 أمبير (للتعامل مع تيار بدء التشغيل). يلزم وجود مسافة 0.5 متر حول الوحدة للتهوية (تدفق الهواء ≥ 2 م/ث) لتبديد الحرارة. يجب تركيب الوحدة على سطح مستو (±0.5 درجة) لتجنب تجمع الزيت.
