ضاغط لولبي شبه محكم ثنائي المرحلة

المقدمة والحلول الخاصة بالسيناريوهات

الحاجة إلى ضغط مزدوج المرحلة

تواجه الضواغط أحادية المرحلة درجات حرارة منخفضة للغاية (-60 درجة مئوية إلى -30 درجة مئوية) بسبب نسب الضغط المرتفعة وإجهاد المحرك. يعمل الضاغط اللولبي شبه المحكم مزدوج المرحلة (سلسلة SLDS) على حل هذه المشكلة عن طريق تقسيم الضغط إلى مرحلتين - الضغط المنخفض (LP) والضغط العالي (HP) - مما يقلل من استخدام الطاقة بنسبة 20% ويطيل عمر المحرك بنسبة 50% مقابل ضواغط ULT أحادية المرحلة.

السيناريو 1: التخزين البارد للمستحضرات الصيدلانية الحيوية

تتطلب اللقاحات ومنتجات الدم والعلاجات الجينية تخزينًا ثابتًا عند -40 درجة مئوية إلى -60 درجة مئوية. تحافظ سلسلة SLDS على دقة درجة الحرارة بمقدار ±1 درجة مئوية، مما يمنع تدهور العينة (خطر مع الضواغط أحادية المرحلة، والتي تتقلب بمقدار ±3 درجة مئوية). كما أن تصميمه المحكم يزيل مخاطر التلوث (وهو أمر بالغ الأهمية للمرافق المتوافقة مع إدارة الغذاء والدواء).

السيناريو 2: التجميد العميق للمأكولات البحرية

يجب تجميد الأسماك الطازجة عند درجة حرارة 25 درجة مئوية إلى -40 درجة مئوية خلال ساعتين للحفاظ على قوامها ونضارتها. يحقق الضغط ثنائي المرحلة من سلسلة SLDS معدلات تبريد تبلغ 0.5 درجة مئوية/الدقيقة - أسرع بنسبة 30% من الوحدات أحادية المرحلة - مما يقلل معدلات التلف من 8% إلى 2% للشحن لمسافات طويلة.

السيناريو 3: غرف اختبار درجات الحرارة المنخفضة الصناعية

تحتاج صناعات الطيران والإلكترونيات إلى غرف لاختبار الصدمات الباردة (-60 درجة مئوية إلى 100 درجة مئوية). إن ضبط درجة الحرارة السريع لسلسلة SLDS (من -60 درجة مئوية إلى 20 درجة مئوية في 30 دقيقة) والأداء المستقر يجعلها مثالية لاختبار المكونات مثل لوحات الدوائر أو أجزاء الطائرات.

ابتكارات التصميم والمواد

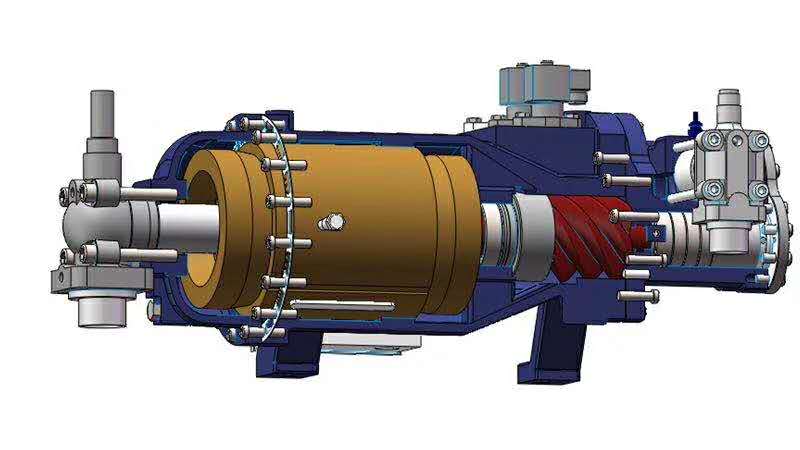

هيكل ضغط ثنائي المرحلة

• مرحلة الضغط المنخفض (LP) : تتعامل مع التبريد الأولي من درجة الحرارة المحيطة إلى -30 درجة مئوية باستخدام براغي ذات قطر كبير (67-92 ملم) لتحقيق تدفق عالي لسائل التبريد.

• مرحلة الضغط العالي (HP) : يتم التبريد إلى -60 درجة مئوية باستخدام براغي ذات قطر أصغر (42-67 ملم) للضغط العالي.

• المبرد البيني : يزيل الحرارة بين المراحل، مما يقلل من إجهاد المحرك ويحسن الكفاءة.

اختيار المواد المقاومة للغاية

• غلاف LP : الفولاذ المقاوم للصدأ من الدرجة المبردة (316L) يقاوم الهشاشة عند -60 درجة مئوية - على عكس الفولاذ القياسي، الذي يتشقق عند -40 درجة مئوية.

• براغي HP : سبائك فولاذية مطلية بنتريد التيتانيوم، مقاومة للتآكل بسبب تدفق سائل التبريد عالي الضغط.

• ملفات المحرك : عزل من الفئة C (يتحمل 220 درجة مئوية)، مما يمنع الاحتراق الناتج عن توليد حرارة ULT.

أنظمة حماية السلامة الذكية

تتضمن سلسلة SLDS ما يلي:

• فقدان المرحلة/الحماية العكسية : يتم إيقاف التشغيل في حالة عكس مراحل الطاقة أو فقدانها (يمنع تلف المحرك).

• أجهزة استشعار درجة الحرارة المتعرجة : يتم إيقاف التشغيل إذا تجاوزت درجات الحرارة 110 درجة مئوية.

• صمامات تخفيف الضغط : تطلق الضغط الزائد في مرحلة HP، مما يؤدي إلى تجنب تلف الغلاف.

المواصفات الفنية التفصيلية

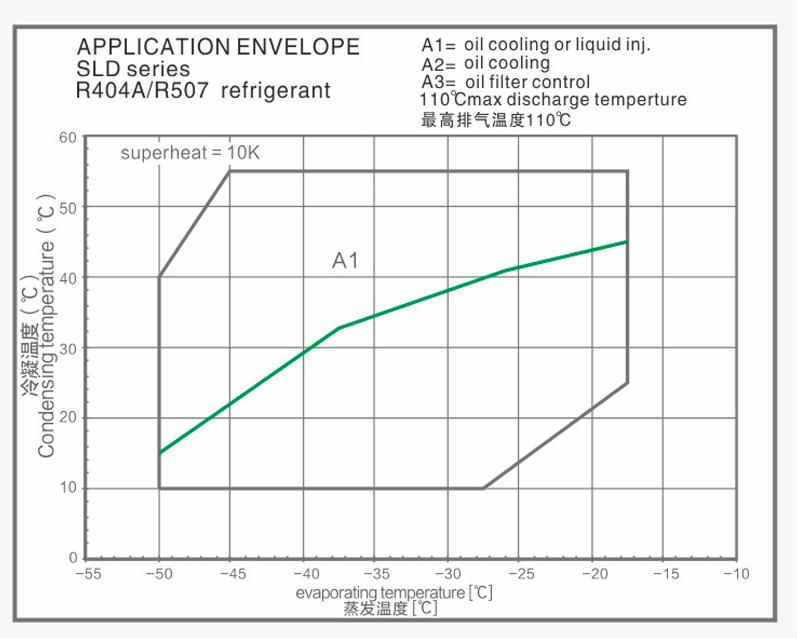

المبردات والمواصفات التشغيلية

• توافق غاز التبريد : R22 (من -30 درجة مئوية إلى -40 درجة مئوية)، R404A/R507 (من -40 درجة مئوية إلى -60 درجة مئوية).

• نوع المحرك : محرك غير متزامن ثلاثي الطور وثنائي القطب وشبه محكم (عزم دوران عالٍ لبدء تشغيل ULT).

• تعديل السعة : تنظيم الخطوات بنسبة 100%، 50%، 25% (يتكيف مع فترات التحميل المنخفض).

• ضغط اختبار القوة : 42 بار (يضمن سلامة الغلاف عند الضغط العالي).

الدعم الفني وخدمات ما بعد البيع

ULT استشارات تكامل النظام

نحن نتعاون مع فريقك الهندسي لتصميم غرف التبريد أو غرف الاختبار المخصصة، بما في ذلك:

• أنابيب غاز التبريد (بحجم مناسب للتدفق ثنائي المرحلة).

• أنظمة التحكم بدرجة الحرارة (متوافقة مع PLCs).

• العزل (على سبيل المثال، رغوة البولي يوريثان للاستخدام -60 درجة مئوية).

كما نقوم بتوفير نماذج ثلاثية الأبعاد للنظام المتكامل للموافقة عليها.

التدريب على الصيانة المبردة

تغطي دوراتنا التدريبية التي مدتها 8 ساعات الصيانة الخاصة بـ ULT:

• استبدال الزيت في ظروف تحت الصفر (باستخدام زيت منخفض اللزوجة).

• اختبار التسرب بالهيليوم (أكثر حساسية لأنظمة ULT).

• التعامل الآمن مع المبردات المبردة (R404A/R507).

التدريب متاح في الموقع أو عبر الفيديو المباشر للفرق العالمية.

ضمان ممتد وقطع غيار ULT

• الضمان : 24 شهرًا قياسيًا؛ 36 شهرًا لعملاء المستحضرات الصيدلانية الحيوية (متوافق مع متطلبات إدارة الغذاء والدواء).

• قطع الغيار : يتم تخزين قطع غيار ULT المخصصة (على سبيل المثال، الأختام المبردة، ومسامير LP/HP) في المستودعات العالمية - ويتم تسليمها خلال يومي عمل للحالات العاجلة.

مراقبة الأداء عن بعد

تتبع أجهزة الاستشعار الاختيارية التي تدعم إنترنت الأشياء:

• درجات حرارة التبخر/التكثيف.

• نسب الضغط LP/HP.

• تيار المحرك ودرجة الحرارة.

يتم إرسال التنبيهات عبر تطبيق الهاتف المحمول في حالة اكتشاف حالات شاذة، مما يسمح بإجراء صيانة استباقية ومنع الأعطال المكلفة.
