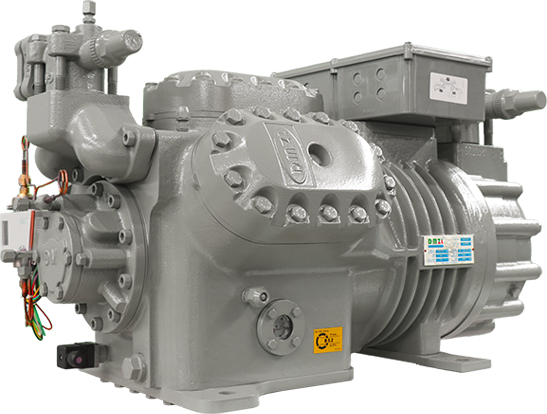

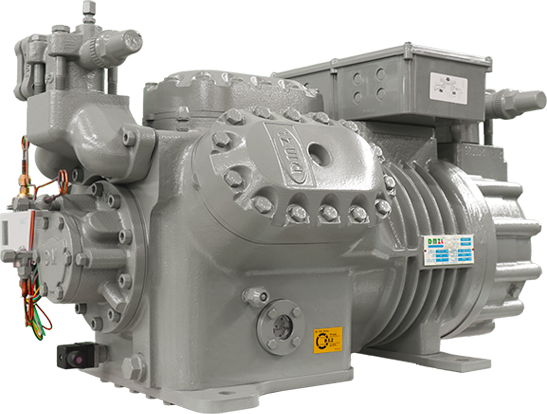

ضاغط مكبس نصف محكم DMZL 6 أسطوانات 20-50 حصان

حصة ل:

الضواغط الصناعية شبه المحكمه | موثوقة ودائمة | ضاغط دي إم

يقدم DM Compressor ضواغط ترددية صناعية عالية الأداء لتخزين المواد الغذائية والراحة البيئية والتصنيع. متين وموفر للطاقة ومنخفض الصيانة. ابحث عن الضاغط الترددي المثالي لحل التبريد لديك. اتصل بنا الآن!

قوة الحصان:	25 حصان 30 حصان 40 حصان 50 حصان 35 حصان
مزود الطاقة:	220 ~ 240 فولت/50 هرتز/3ph 380 ~ 420 فولت/50 هرتز/3ph 440 فولت ~ 480 فولت/60 هرتز/3ph محرك مخصص لإمدادات الطاقة المزدوجة
حامي المحرك:	حساس المحرك الداخلي 3 توصيلات أسلاك الوحدة الخارجية 6 اتصال الأسلاك
زيوت التشحيم:	R404A R134A R507A R22
توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

نموذج:
6WD/6WG
المنتج العلامة التجارية:
DMZL

ضاغط مكبس شبه محكم 20-50 حصان ضاغط مكبس نصف محكم 6 سلندر 20-50 حصان ضاغط مكبس DMZL ضاغط مكبس 20-50 حصان

وصف المنتج

المواصفات الفنية

أداء التبريد

التعليمات

نظرة عامة على المنتج وحلول التبريد الصناعي

معالجة التحديات الصناعية

سلسلة 6SD/6SG عبارة عن ضاغط عالي التحمل مصمم لأنظمة التبريد الصناعية، وحل التحديات مثل أحمال التبريد العالية، والتقلبات الشديدة في درجات الحرارة، ومتطلبات التشغيل على مدار الساعة طوال أيام الأسبوع. فهو يقدم أداءً موثوقًا به في البيئات التي يؤدي فيها التوقف عن العمل إلى خسائر مالية كبيرة (على سبيل المثال، مخازن التبريد الكبيرة، ومصانع الكيماويات).

التطبيقات الصناعية الرئيسية

• مرافق تخزين باردة كبيرة : تعمل المستودعات على تخزين أكثر من 1000 طن من الأطعمة المجمدة (مثل اللحوم والمأكولات البحرية)، والحفاظ على درجات الحرارة من -25 درجة مئوية إلى -18 درجة مئوية. تدعم إزاحتها العالية (110.5-151.6 متر مكعب/ساعة عند 50 هرتز) حلقات تبريد كبيرة، مما يضمن تبريدًا موحدًا في جميع أنحاء المنشأة.

• تصنيع المواد الكيميائية والصيدلانية : تبريد المواد الكيميائية ذات درجة الغليان المنخفضة (مثل مشتقات الأمونيا) والمركبات الحساسة للحرارة. يقاوم هيكل الحديد الزهر القوي التعرض للمواد الكيميائية، بينما يمنع التحكم الدقيق في درجة الحرارة تدهور المنتج.

• مصانع تجهيز الأغذية : توفر التبريد المستمر لخطوط معالجة الألبان أو المخابز أو المأكولات البحرية. إنه يتحمل التنظيف المتكرر باستخدام المطهرات الصناعية، ويتوافق مع معايير سلامة الأغذية (على سبيل المثال، إدارة الغذاء والدواء الأمريكية، الاتحاد الأوروبي 10/2011).

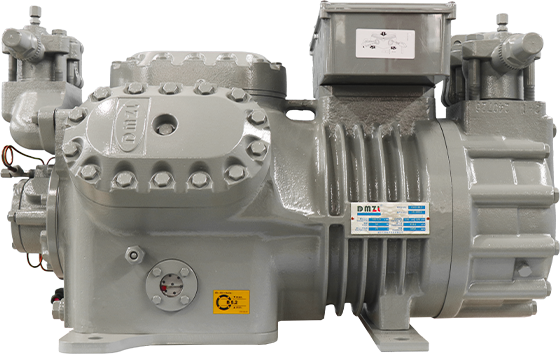

ضاغط مكبس نصف محكم DMZL 6 أسطوانات 20-50 حصان

التصميم وهندسة المواد

6-الكفاءة والأداء سلندر

• شوط المكبس الأمثل : يوفر شوط المكبس مقاس 55 مم والتكوين المتوازن المكون من 6 أسطوانات تدفقًا ثابتًا لسائل التبريد، مما يقلل من هدر الطاقة الناتج عن التبريد غير المتساوي. يعد هذا التصميم أمرًا بالغ الأهمية للأنظمة الصناعية التي تتطلب أداءً ثابتًا لتجنب تلف المنتج أو تعطل العمليات.

• نظام التشحيم القسري : يضمن توزيع الزيت بشكل مستمر على المكونات المهمة (العمود المرفقي، والمحامل، والمكابس) حتى في ظل التشغيل على مدار الساعة طوال أيام الأسبوع. يؤدي هذا إلى إطالة عمر الجزء بنسبة 30% مقارنة بأنظمة التشحيم بالرش، مما يقلل تكاليف الصيانة للمستخدمين الصناعيين.

مواد تعتمد على المتانة

• غلاف سميك من حديد الزهر : تم تصنيع كتلة الأسطوانة والإطار من حديد الزهر السميك، وهو مقاوم للصدمات الحرارية والضغط الميكانيكي. تعتبر هذه المادة مثالية للبيئات ذات التغيرات السريعة في درجات الحرارة (على سبيل المثال، دورات التجميد والذوبان في التخزين البارد).

• مكونات داخلية عالية الجودة : تعمل المكابس المصنعة بدقة مع الحلقات المطلية بالكروم على تقليل الاحتكاك والتآكل، بينما تضمن ألواح الصمامات المصنوعة من الفولاذ الزنبركي المقاوم للصدمات المستورد ضغطًا موثوقًا به. تم اختبار هذه الأجزاء لتتحمل أكثر من 10,000 ساعة من الاستخدام المتواصل.

ميزات النطاق الصناعي

• تحمل الضغط العالي : مصمم للعمل عند ضغوط تصل إلى 3.5 ميجا باسكال (508 رطل لكل بوصة مربعة)، مما يجعله مناسبًا للأنظمة الصناعية التي تعاني من ارتفاع الضغط أثناء بدء التشغيل أو ذروة الطلب على التبريد.

• سعة زيت كبيرة : يضمن خزان الزيت الذي تبلغ سعته 4.75 لتر التشحيم المستمر حتى في الأنظمة ذات خطوط التبريد الطويلة، مما يقلل من خطر نقص الزيت في المنشآت واسعة النطاق.

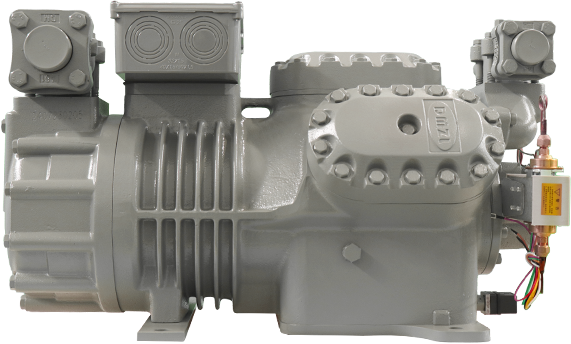

ضاغط مكبس نصف محكم DMZL 6 أسطوانات 20-50 حصان

قدرات OEM والدعم الفني

التخصيص للاحتياجات الصناعية

باعتبارنا شركة مصنعة للمعدات الأصلية (OEM) لأكثر من 30 عامًا، فإننا نقدم حلولًا مخصصة للعملاء الصناعيين:

• محركات ثنائية الطاقة : محركات مخصصة متوافقة مع مصادر الطاقة 220-240 فولت/380-420 فولت أو 440-480 فولت، تتكيف مع المعايير الكهربائية الصناعية العالمية.

• تخصيص غاز التبريد : تعديلات لدعم المبردات المتخصصة للتطبيقات الفريدة (على سبيل المثال، خيارات ذات قدرة منخفضة على إحداث الاحترار العالمي للعملاء المقيمين في الاتحاد الأوروبي).

ضمان الجودة والاختبار

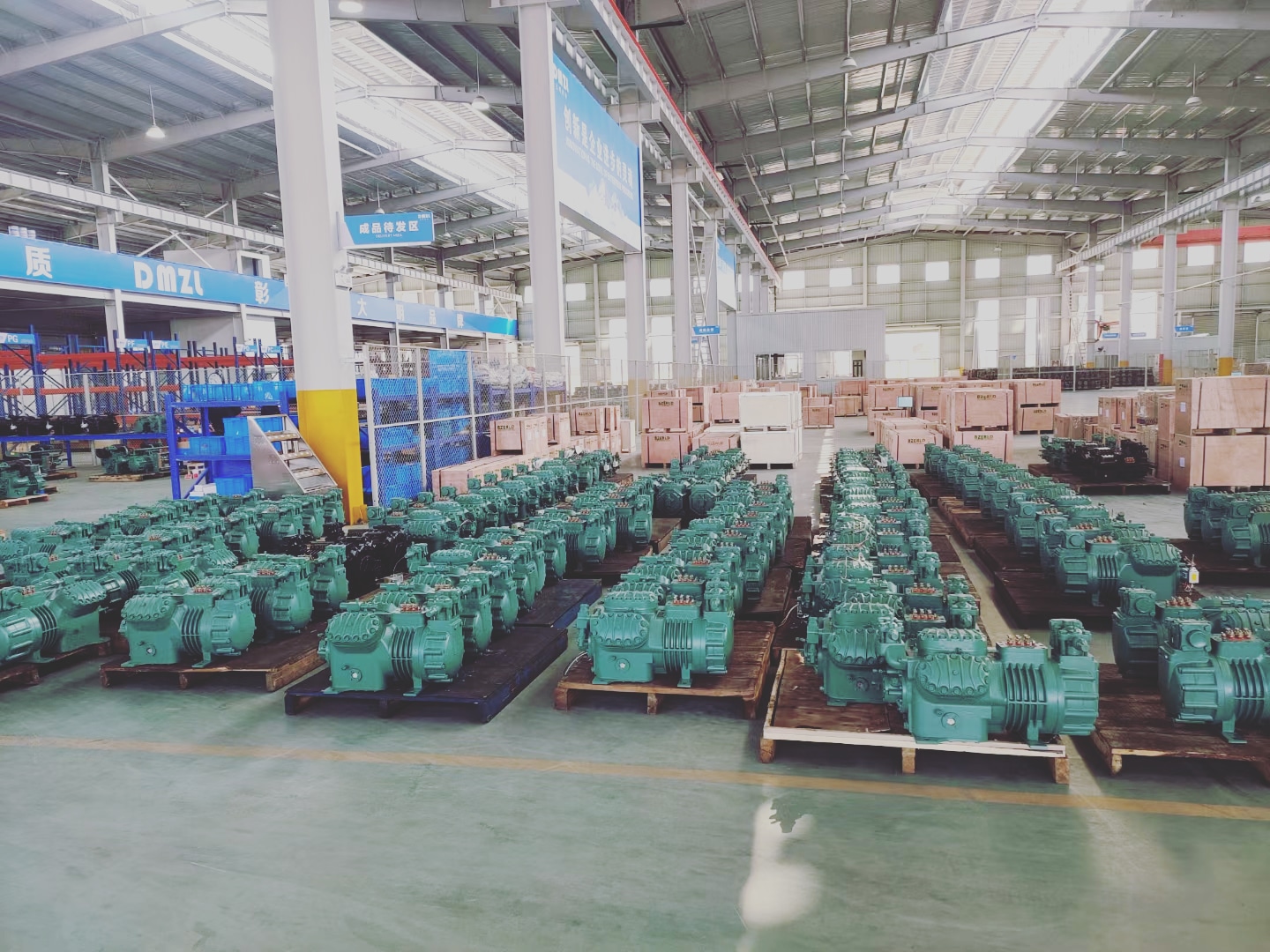

• معايير إنتاج صارمة : تم تصنيعها في مصنع مساحته 50000 متر مربع ومجهز بمراكز معالجة CNC، وآلات التنظيف بالموجات فوق الصوتية، ومختبرات الاختبار المتقدمة. يخضع كل ضاغط لأكثر من 10 اختبارات أداء (الضغط ودرجة الحرارة والضوضاء) قبل التسليم.

• شهادة ISO 9001 : تتوافق مع معايير إدارة الجودة ISO 9001، مما يضمن جودة إنتاج متسقة للعملاء الصناعيين الذين لديهم متطلبات صارمة للموردين.

دعم ما بعد البيع الصناعي

• الخط الساخن للطوارئ على مدار 24 ساعة طوال أيام الأسبوع : يقدم فريق متخصص من مهندسي التبريد الصناعي المساعدة في الوقت الفعلي للمشاكل الحرجة (على سبيل المثال، فشل الضاغط في التخزين البارد)، مما يقلل من وقت التوقف عن العمل.

• الخدمة في الموقع : متاحة للتركيبات أو الإصلاحات المعقدة، مع أوقات استجابة تبلغ 48 ساعة للعملاء الرئيسيين (على سبيل المثال، شركات تصنيع الأغذية الكبيرة أو شركات تصنيع الأدوية).

• الضمانات الممتدة : خيارات ضمان تتراوح من 2 إلى 5 سنوات للاستخدام الصناعي، مع تغطية لقطع الغيار والعمالة ومكالمات خدمة الطوارئ.

نموذج DMZL

الطاقة الاسمية حصان/كيلوواط

الإزاحة م³/ساعة@ 50 هرتز

عدد الاسطوانات × القطر × الشوكة

صمام العادم والشفط مم/بوصة

حجم الزيت
L

الطاقة
الخامس/φ/هرتز

المعلمة الكهربائية

سخان علبة المرافق (220 فولت) واط

طريقة توريد النفط

الوزن (مع مادة التشحيم)
كجم

صمام العادم DL

صمام الشفط SL

ماكس التشغيل الحالي (أ)

البدء/ التيار المقفل (أ)

6WD-25.2

25/18.5

110.5

6×φ70×55

φ35

φ54

4.75

380-420YY/3/50 440-480YY/3/60

116/193

140

التشحيم القسري

224

6WG-35.2

35/25.5

110.5

6×φ70×55

φ42

φ54

4.75

380-420YY/3/50 440-480YY/3/60

147/262

140

التشحيم القسري

235

6WD-30.2

30/22

126.8

6×φ75×55

φ35

φ54

4.75

380-420YY/3/50 440-480YY/3/60

135/220

140

التشحيم القسري

228

6WG-40.2

40/30

126.8

6×φ75×55

φ42

φ54

4.75

380-420YY/3/50 440-480YY/3/60

180/323

140

التشحيم القسري

238

6WD-40.2

40/30

151.6

6×φ82×55

φ42

φ54

4.75

380-420YY/3/50 440-480YY/3/60

180/323

140

التشحيم القسري

239

6WG-50.2

50/37

151.6

6×φ82×55

φ42

φ54

4.75

380-420YY/3/50 440-480YY/3/60

226/404

140

التشحيم القسري

241

نموذج	درجة حرارة التكثيف	قدرة التبريد جودة (وات) استهلاك الطاقة بي (كيلوواط)
			درجة حرارة التبخر ℃
			12.5		10		7.5		5		0		-5		-10		-15		-20		-25		-30
			50 هرتز	60 هرتز	50 هرتز	60 هرتز	50 هرتز	60 هرتز	50 هرتز	60 هرتز	50 هرتز	60 هرتز	50 هرتز	60 هرتز	50 هرتز	60 هرتز	50 هرتز	60 هرتز	50 هرتز	60 هرتز	50 هرتز	60 هرتز	50 هرتز	60 هرتز
6WD-25.2	30	جودة	103800	124560	94300	113160	85600	102720	77400	92880	63000	75600	50600	60720	40100	48120	31300	37560	23900	28680	17780	21336	12760	15312
	30	بي	15.62	18.744	15.12	18.144	14.62	17.544	14.12	16.944	13.12	15.744	12.11	14.532	11.08	13.296	10.02	12.024	8.93	10.716	7.81	9.372	6.64	7.968
	40	جودة	92000	110400	83600	100320	75700	90840	68500	82200	55500	66600	44450	53340	35100	42120	27150	32580	20550	24660	15100	18120	10630	12756
	40	بي	18.70	22.44	17.92	21.504	17.15	20.58	16.41	19.692	14.97	17.964	13.57	16.284	12.20	14.64	10.85	13.02	9.49	11.388	8.10	9.72	6.66	7.992
	50	جودة	81100	97320	73600	88320	66600	79920	60200	72240	48600	58320	38800	46560	30400	36480	23400	28080	17510	21012	12660	15192	8710	10452
	50	بي	21.40	25.68	20.30	24.36	19.33	23.196	18.35	22.02	16.49	19.788	14.73	17.676	13.04	15.648	11.40	13.68	9.78	11.736	8.16	9.792	6.51	7.812
6WG-35.2	50	جودة	81100	97320	73600	88320	66600	79920	60200	72240	48600	58320	38800	46560	30400	36480	23400	28080	17510	21012
	50	بي	20.70	24.84	19.72	23.664	18.80	22.56	17.90	21.48	16.18	19.416	14.53	17.436	12.94	15.528	11.38	13.656	9.84	11.808
	60	جودة	70700	84840	64100	76920	57900	69480	52200	62640	42050	50460	33400	40080	26000	31200	19810	23772	14650	17580
	60	بي	22.60	27.12	21.40	25.68	20.30	24.36	19.24	23.088	17.17	20.604	15.21	18.252	13.34	16.008	11.54	13.848	9.80	11.76
	70	جودة	60400	72480	54700	65640	49400	59280	44450	53340	35650	42780	28150	33780	21750	26100	16420	19704	11980	14376
	70	بي	24.20	29.04	22.80	27.36	21.60	25.92	20.30	24.36	17.95	21.54	15.73	18.876	13.62	16.344	11.61	13.932	9.68	11.616
6WD-30.2	30	جودة	117900	141480	107100	128520	97200	116640	88000	105600	71600	85920	57600	69120	45700	54840	35650	42780	27300	32760	20350	24420	14660	17592
	30	بي	18.68	22.416	18.23	21.876	17.76	21.312	17.26	20.712	16.18	19.416	15.01	18.012	13.74	16.488	12.40	14.88	10.97	13.164	9.48	11.376	7.93	9.516
	40	جودة	104600	125520	95000	114000	86100	103320	77900	93480	63200	75840	50700	60840	40000	48000	31050	37260	23550	28260	17360	20832	12280	14736
	40	بي	22.00	26.4	21.20	25.44	20.40	24.48	19.65	23.58	18.05	21.66	16.43	19.716	14.77	17.724	13.10	15.72	11.39	13.668	9.67	11.604	7.92	9.504
	50	جودة	92300	110760	83800	100560	75800	90960	68500	82200	55400	66480	44250	53100	34800	41760	26800	32160	20150	24180	14650	17580	10160	12192
	50	بي	25.00	30	23.90	28.68	22.80	27.36	21.70	26.04	19.60	23.52	17.51	21.012	15.47	18.564	13.46	16.152	11.49	13.788	9.55	11.46	7.65	9.18
6WG-40.2	50	جودة	92300	110760	83800	100560	75800	90960	68500	82200	55400	66480	44250	53100	34800	41760	26800	32160	20150	24180
	50	بي	24.10	28.92	23.10	27.72	22.10	26.52	21.20	25.44	19.20	23.04	17.26	20.712	15.33	18.396	13.42	16.104	11.51	13.812
	60	جودة	80500	96600	73000	87600	66000	79200	59600	71520	48050	57660	38200	45840	29850	35820	22800	27360	16960	20352
	60	بي	26.50	31.8	25.20	30.24	24.00	28.8	22.70	27.24	20.30	24.36	17.99	21.588	15.74	18.888	13.55	16.26	11.41	13.692
	70	جودة	68900	82680	62400	74880	56400	67680	50800	60960	40850	49020	32300	38760	25100	30120	19020	22824	13980	16776
	70	بي	28.80	34.56	27.30	32.76	25.70	30.84	24.20	29.04	21.40	25.68	18.70	22.44	16.13	19.356	13.69	16.428	11.33	13.596
6WD-40.2	30	جودة	138400	166080	125800	150960	114200	137040	103400	124080	84200	101040	67900	81480	53900	64680	42200	50640	32400	38880	24250	29100	17570	21084
	30	بي	22.20	26.64	21.60	25.92	21.10	25.32	20.50	24.6	19.27	23.124	17.91	21.492	16.44	19.728	14.87	17.844	13.20	15.84	11.44	13.728	9.59	11.508
	40	جودة	122900	147480	111700	134040	101300	121560	91700	110040	74500	89400	59900	71880	47400	56880	36900	44280	28150	33780	20850	25020	14900	17880
	40	بي	25.80	30.96	24.90	29.88	24.00	28.8	23.10	27.72	21.20	25.44	19.33	23.196	17.39	20.868	15.42	18.504	13.42	16.104	11.41	13.692	9.38	11.256
	50	جودة	108700	130440	98700	118440	89500	107400	80900	97080	65600	78720	52500	63000	41450	49740	32100	38520	24250	29100	17800	21360	12520	15024
	50	بي	29.90	35.88	28.50	34.2	27.10	32.52	25.80	30.96	23.10	27.72	20.60	24.72	18.16	21.792	15.79	18.948	13.48	16.176	11.23	13.476	9.03	10.836
6WG-50.2	50	جودة	108700	130440	98700	118440	89500	107400	80900	97080	65600	78720	52500	63000	41450	49740	32100	38520	24250	29100
	50	بي	29.30	35.16	28.00	33.6	26.70	32.04	25.40	30.48	22.90	27.48	20.50	24.6	18.14	21.768	15.85	19.02	13.61	16.332
	60	جودة	95000	114000	86300	103560	78100	93720	70600	84720	57100	68520	45550	54660	35750	42900	27500	33000	20650	24780
	60	بي	32.60	39.12	30.80	36.96	29.10	34.92	27.50	33	24.40	29.28	21.40	25.68	18.67	22.404	16.05	19.26	13.55	16.26
	70	جودة	81500	97800	74000	88800	66900	80280	60400	72480	48750	58500	38750	46500	30300	36360	23200	27840	17250	20700
	70	بي	35.20	42.24	33.10	39.72	31.20	37.44	29.30	35.16	25.80	30.96	22.50	27	19.39	23.268	16.49	19.788	13.72	16.464

درجة حرارة غاز الشفط 20 درجة مئوية، 50 هرتز، بدون تبريد فرعي للسائل.

تبريد إضافي أو درجة حرارة غاز الشفط محدودة.

R404A/R507A

نموذج	درجة حرارة التكثيف	قدرة التبريد جودة (وات) استهلاك الطاقة بي (كيلوواط)
			درجة حرارة التبخر ℃
			7.5	5	0	-5	-10	-15	-20	-25	-30	-35	-40	-45	-50	-55	-60	-65	-70
6WD-25.2	30	جودة				87900	72500	59300	47800	38000	29700	22650	16740	11850
	30	بي				23.50	22.15	20.58	18.83	16.94	14.95	12.89	10.81	8.75
	40	جودة				74700	61600	50200	40400	31900	24700	18590	13440	9130
	40	بي				27.20	25.18	23.00	20.68	18.28	15.82	13.36	10.92	8.54
	50	جودة					50500	41150	33000	25950	19920	14760	10390
	50	بي					27.78	25.02	22.18	19.31	16.43	13.59	10.93
6WG-35.2	30	جودة	136000	124800	104500	86900	71600	58400	47000	37200	28800	21700	15720
	30	بي	25.11	24.84	24.07	23.04	21.77	20.29	28.64	16.83	14.91	12.89	10.81
	40	جودة	116300	106600	89300	74100	60900	49450	39600	31100	23800	17670	12480
	40	بي	29.81	29.20	27.79	26.14	24.30	22.29	20.14	17.88	15.53	13.13	10.71
	50	جودة	96600	88600	74100	61400	50400	40700	32400	25250	19160	14000	9670
	50	بي	34.17	33.23	31.19	28.96	26.56	24.04	21.41	18.71	15.96	13.20	10.45
6WD-30.2	30	جودة				98300	81200	66400	53600	42700	33350	25400	18760	13210
	30	بي				26.77	2.507	23.21	21.20	19.08	16.84	14.54	12.17	9.76
	40	جودة				84000	69300	56600	45550	36050	27900	21000	15130	10210
	40	بي				30.86	28.50	26.00	23.38	20.68	17.90	15.07	12.21	9.34
	50	جودة					57600	46900	37600	29550	22600	16720	11710
	50	بي					31.46	28.35	25.18	21.94	18.67	15.37	12.06
6WG-40.2	30	جودة	156100	143200	120000	99900	82500	67400	54300	43150	33600	25550	18730
	30	بي	30.46	29.91	28.66	27.20	25.57	23.77	21.82	19.75	17.56	15.28	12.93
	40	جودة	133400	122400	102700	85400	70300	57300	46000	36300	28000	20900	14940
	40	بي	35.49	34.61	32.70	30.62	28.38	26.02	23.54	20.96	18.30	15.57	12.80
	50	جودة	110800	101800	85400	70900	58300	47350	37800	29550	22500	16450	11330
	50	بي	40.19	38.97	36.42	33.73	30.91	27.99	24.99	21.92	18.79	15.63	12.46
6WD-40.2	30	جودة				118800	98100	80100	64700	51400	40100	30500	22400	15600
	30	بي				31.46	29.74	27.69	25.37	22.84	20.14	17.34	14.49	11.63
	40	جودة				100900	83100	67600	54300	42800	32950	24600	17570	11680
	40	بي				36.00	33.43	30.59	27.55	24.36	21.06	17.73	14.40	11.14
	50	جودة					68300	55300	44050	34300	26050	18990	13060
	50	بي					36.68	33.08	29.33	25.49	21.62	17.76	13.98
6WG-50.2	30	جودة	184400	169300	142200	118600	98100	80400	65200	52100	40900	31400	23450
	30	بي	36.24	35.76	34.49	32.87	30.95	28.79	26.43	23.94	21.38	18.79	13.26
	40	جودة	157900	145000	121700	101300	83600	68300	55000	43600	33850	25600	18620
	40	بي	43.13	42.10	39.80	37.22	34.43	31.47	28.40	25.28	22.15	19.09	16.14
	50	جودة	131000	120200	100800	83800	68900	56000	44800	35150	26950	19960	14090
	50	بي	49.80	48.21	44.85	41.30	37.60	33.83	30.02	26.24	22.53	18.97	15.59

بناءً على درجة حرارة غاز الشفط 20 درجة مئوية، 50 هرتز، بدون تبريد فرعي سائل.

تبريد إضافي أو درجة حرارة غاز الشفط محدودة.

نظام تبريد إضافي ونظام CIC.

ما هي التطبيقات الصناعية التي تم تصميم ضاغط DMZL ذو 6 أسطوانات لها؟

لقد تم تصميمه خصيصًا لسيناريوهات التبريد الصناعي للخدمة الشاقة، بما في ذلك:

• تصنيع المواد الكيميائية والصيدلانية : تبريد المواد الكيميائية ذات نقطة الغليان المنخفضة (مثل مشتقات الأمونيا) والمركبات الحساسة لدرجة الحرارة، من خلال هيكل من الحديد الزهر المقاوم للتآكل.

• مصانع تجهيز الأغذية : توفر التبريد المستمر لخطوط الألبان أو المخابز أو المأكولات البحرية، بما يتوافق مع معايير سلامة الأغذية (على سبيل المثال، إدارة الغذاء والدواء الأمريكية، الاتحاد الأوروبي 10/2011) والمطهرات الصناعية المقاومة للتآكل.

ما هي خيارات القدرة الحصانية (HP) المتاحة؟

يوفر الضاغط تصنيفات 6 حصان لتتناسب مع متطلبات الحمل المختلفة:

• 20 حصان (على سبيل المثال، موديل 6WDS-20.2)

• 25 حصان (على سبيل المثال، موديلات 6WD-25.2، 6WDS-25.2)

• 30 حصان (على سبيل المثال، موديلات 6WD-30.2، 6WDS-30.2)

• 35 حصان (على سبيل المثال، موديل 6WG-35.2)

• 40 حصان (على سبيل المثال، موديلات 6WG-40.2، 6WD-40.2)

• 50 حصان (على سبيل المثال، موديل 6WG-50.2)

ما هي تكوينات إمدادات الطاقة التي يدعمها؟

ويغطي المعايير الكهربائية الصناعية العالمية، مع خيارات تشمل:

• 220 ~ 240 فولت / 50 هرتز / 3 مراحل

• 380 ~ 420 فولت / 50 هرتز / 3 مراحل

• 440 ~ 480 فولت / 60 هرتز / 3 مراحل

• محركات ثنائية الطاقة مخصصة (للعملاء الذين يحتاجون إلى التوافق مع معايير الجهد المتعددة).

ما هي المبردات التي يتوافق معها الضاغط؟

تشمل المبردات المتوافقة القياسية ما يلي:

• R404A

• R134A

• R507A

• R22

بالنسبة للاحتياجات الخاصة (على سبيل المثال، العملاء في الاتحاد الأوروبي الذين يحتاجون إلى حلول ذات قدرة منخفضة على إحداث الاحترار العالمي)، يتوفر دعم مخصص لغاز التبريد.
