تصور هذا السيناريو: في منتصف فترة ما بعد الظهيرة شديدة الحرارة في شهر يوليو، وفجأة يفشل نظام التبريد الأساسي لديك. يصل الفني ويشخص الضاغط الميت ويقدم لك عرضًا مذهلاً. على أمل تخفيف الضربة المالية، قد تتساءل عما إذا كان بإمكانك توفير المال عن طريق استبدال الوحدة الخارجية فقط مع ترك الملف الداخلي بمفرده.
كمهندسين ميدانيين، نرى هذا الوضع باستمرار. لسوء الحظ، كثيرًا ما تفشل أنظمة التبريد المنفصلة غير المتطابقة. إنهم ينشئون فواتير إصلاح ضخمة وغير متوقعة في المستقبل. سواء كنت مالك منزل يحاول استعادة الراحة أو مدير منشأة يشرف على مستودع تبريد تجاري، فإن القواعد الأساسية للديناميكا الحرارية تظل كما هي. نظام التبريد ليس مجرد مجموعة من الأجزاء المستقلة. إنه نظام بيئي مغلق عالي الهندسة.
في هذا الدليل الفني الشامل، سوف نستكشف علم مطابقة النظام المناسب. سنقوم بتفصيل المخاطر الخفية لإقران المكونات غير المتوافقة ونوضح لك كيفية اتخاذ قرارات مستنيرة تحمي استثمارك في المعدات الرأسمالية.
الوجبات السريعة الرئيسية:
يجب أن تكون الوحدة الخارجية والملف الداخلي متطابقين بدقة من حيث سعة التبريد، ونوع غاز التبريد، وتقييمات الكفاءة.
تؤدي الأنظمة غير المتطابقة حتمًا إلى ارتفاع فواتير الطاقة الشهرية، وضعف التحكم في الرطوبة، والعطل الميكانيكي المبكر، وإبطال الضمانات.
في البيئات التجارية والصناعية، يعد حساب درجات الحرارة المستهدفة بدقة أمرًا بالغ الأهمية عند إقران المعدات الثقيلة.
تملي أفضل ممارسات الصناعة استبدال كل من الوحدات الداخلية والخارجية في وقت واحد لضمان الموثوقية على المدى الطويل.
اعتمد دائمًا على المطابقات المعتمدة واستشر الشركات المصنعة ذات السمعة الطيبة لضمان التوافق التشغيلي السلس.
لفهم سبب ضرورة مزامنة المكونات بشكل كامل، يجب علينا أولاً فحص الأدوار الفردية للأجهزة الأساسية. تعمل أنظمة التبريد المنفصلة وفقًا للمبادئ الأساسية للديناميكا الحرارية. يقومون بنقل الحرارة بشكل مستمر من البيئة الداخلية إلى الخارج. تعتمد هذه العملية الدقيقة كليًا على عنصرين متميزين ولكن مترابطين بشكل عميق.
نظرًا لكونه الجزء الخارجي من النظام المنفصل، فإن وظيفته الأساسية هي ضغط غاز التبريد منخفض الضغط إلى حالة ارتفاع الضغط وارتفاع درجة الحرارة. ومن ثم يطلق الحرارة الداخلية الممتصة في الهواء الخارجي المحيط.
يتكون الإعداد الخارجي القياسي من ثلاثة أجزاء داخلية مهمة. يعمل الضاغط بمثابة القلب الميكانيكي للنظام، حيث يقوم بضخ مادة التبريد بلا هوادة عبر الدائرة. بعد ذلك، يعمل ملف المكثف - وهو عبارة عن سلسلة معقدة من الأنابيب والزعانف المعدنية - على تسهيل تغيير الطور، وتحويل غاز التبريد الساخن إلى سائل دافئ. وأخيرًا، تقوم مروحة آلية بسحب الهواء الخارجي عبر هذا الملف لضمان تبديد الحرارة بسرعة.
وعلى العكس من ذلك، عادة ما يتم وضع المكون الداخلي داخل معالج الهواء أو توصيله مباشرة بالفرن. وتتمثل مهمتها في امتصاص الحرارة المعقولة والرطوبة الكامنة من الهواء الداخلي. عندما يتم نفخ الهواء الداخلي الدافئ عبر الأنابيب المملوءة بسائل التبريد، يمتص سائل التبريد الطاقة الحرارية ويغلي في شكل بخار. يتم بعد ذلك تدوير هذا الهواء المبرد والمجفف حديثًا مرة أخرى إلى الفضاء.
ويرتبط هذان النصفان بخطوط تبريد نحاسية، مما يخلق دورة مستمرة غير منقطعة. يمتص الملف الداخلي الحرارة، وترفضها الوحدة الخارجية. إذا كانت السعة الحجمية، أو تدفق الهواء، أو المعلمات التشغيلية لأحد المكونات لا تتماشى تمامًا مع الآخر، فسيتم تعطيل الحلقة الديناميكية الحرارية بأكملها. يؤدي هذا الخلل على الفور إلى الإضرار بالسلامة الميكانيكية للنظام.
إن تحقيق نظام متزامن من خلال المطابقة الدقيقة لملف المبخر ليس مجرد توصية من الشركة المصنعة. إنه متطلب هندسي صارم للتشغيل الأمثل. تحقق المكونات المقترنة بشكل صحيح فوائد تشغيلية ومالية كبيرة على مدى عمر المعدات.
يتم حساب مقاييس كفاءة الطاقة حصريًا بناءً على أزواج متطابقة تم اختبارها. لا تمتلك الوحدة الخارجية تصنيف كفاءة مستقل في الفراغ. وبدلا من ذلك، يعكس التصنيف المعلن الأداء المشترك لكلا النصفين اللذين يعملان معا.
على وجه التحديد، فإن إقران وحدة خارجية حديثة وعالية الكفاءة مع ملف داخلي قديم ومقيد سيؤدي إلى اختناق الأداء بشدة. سيعود النظام افتراضيًا إلى مستوى كفاءة الحلقة الأضعف. في الأساس، ينتهي بك الأمر إلى إهدار السعر المميز المدفوع مقابل الأجهزة الجديدة.
لا يقتصر التبريد على خفض درجة الحرارة على منظم الحرارة فحسب؛ الأمر يتعلق أيضًا بإزالة الرطوبة. تم تصميم الأنظمة المتطابقة خصيصًا لتشغيل أطوال الدورات الدقيقة. وهذا يسمح للملف الداخلي بالبرودة الكافية - والبقاء باردًا لفترة كافية - لاستخراج الرطوبة من الهواء.
إذا كانت المكونات غير متطابقة، فقد يكون النظام "دورة قصيرة" يتم تشغيله وإيقاف تشغيله بسرعة. تعمل هذه الدورة السريعة على تبريد الهواء المحيط ولكنها تفشل في العمل لفترة كافية لإزالة الرطوبة. النتيجة؟ بيئة باردة ورطبة وغير مريحة.
من الناحية المالية، يمكن القول إن الحفاظ على الضمان هو العامل الأكثر أهمية بالنسبة لأصحاب العقارات. تنص الشركات المصنعة للمعدات الكبرى بوضوح في وثائقها الفنية على وجوب تركيب المعدات كنظام مطابق معتمد. سيؤدي تركيب ضاغط خارجي جديد تمامًا إلى جانب ملف داخلي لم يتم التحقق منه إلى إبطال الضمان عالميًا تقريبًا. تزيد المكونات التي لا مثيل لها بشكل كبير من الاحتمال الإحصائي لحدوث عطل ميكانيكي كارثي.
غالبًا ما يؤدي تجاهل إرشادات التوافق إلى عواقب ميكانيكية خطيرة. عندما تعمل الوحدات الداخلية والخارجية بقدرات مختلفة، تنهار الفيزياء الأساسية لدورة التبريد. وهذا يؤدي إلى سلسلة من المشاكل باهظة الثمن.
النتيجة الأكثر كارثية للنظام غير المتطابق هي فشل الضاغط. يحدث هذا غالبًا بسبب ظاهرة مدمرة تُعرف باسم "تباطؤ السائل". إذا كان حجم الملف الداخلي صغيرًا مقارنة بالوحدة الخارجية، فإنه يفتقر إلى مساحة السطح اللازمة لغلي سائل التبريد بالكامل وتحويله إلى بخار.
ونتيجة لذلك، يعود سائل التبريد الخام عبر خط الشفط مباشرة إلى الضاغط. ولأن الضواغط مصممة بشكل صارم لضغط الغاز - وليس السائل - فإن إدخال السائل يؤدي إلى تحطيم الصمامات الداخلية بعنف. هذا يدمر آلية الضاغط تمامًا.
عندما يتم إقران المكونات بشكل غير صحيح، يضطر النظام إلى حالة من الإرهاق المستمر. سوف تكافح الوحدة الخارجية كبيرة الحجم المقترنة بملف داخلي صغير الحجم باستمرار للحفاظ على درجات الحرارة المستهدفة. ويؤدي ذلك إلى دورات تشغيلية طويلة، وسحب تيار كهربائي مرتفع، وضغط هائل على المحركات. وفي نهاية المطاف، يُترجم هذا الخلل الديناميكي الحراري مباشرة إلى نفقات شهرية أعلى بكثير على المرافق العامة.
تضمن المطابقة الصحيحة لقدرة التبريد بقاء ضغط مادة التبريد ثابتًا عبر درجات حرارة مختلفة. عندما تكون القدرات غير متوازنة، يمكن أن ينخفض ضغط الشفط بشكل خطير إلى ما دون عتبات التشغيل.
يؤدي هذا الانخفاض المفاجئ في الضغط إلى انخفاض درجة حرارة الملف الداخلي إلى ما دون نقطة تجمد الماء. يتجمد التكثيف المحمول بالهواء بسرعة على الزعانف المعدنية، مما يؤدي في النهاية إلى تغليف الوحدة بأكملها في كتلة صلبة من الجليد. بمجرد التجميد، يتم تقييد تدفق الهواء تمامًا، ويتوقف النظام عن العمل حتى تتم إذابته وإصلاحه يدويًا.
يتطلب ضمان التوافق فهمًا تقنيًا لحجم النظام وأهداف درجة الحرارة والمتغيرات الكيميائية. يجب أن يعتمد مديرو المرافق وفنيو التثبيت على المعلمات الهندسية المحددة لاتخاذ قرارات شراء مستنيرة.
يتم قياس قدرة التبريد عالميًا بالوحدات الحرارية البريطانية (BTUs) والحمولة. تنص القاعدة الأساسية لمطابقة النظام على أن سعة الملف الداخلي يجب أن تساوي أو تتجاوز قليلاً سعة الوحدة الخارجية. لا ينبغي أبدا أن تكون أصغر.
سعة التبريد (وحدة حرارية بريطانية/ساعة) | الحمولة المكافئة | مقياس التطبيق المناسب |
|---|---|---|
12.000 وحدة حرارية بريطانية | 1.0 طن | غرف صغيرة / خزائن الخادم |
24.000 وحدة حرارية بريطانية | 2.0 طن | المناطق السكنية القياسية |
36.000 وحدة حرارية بريطانية | 3.0 طن | مساحات تجارية متوسطة |
48.000 وحدة حرارية بريطانية | 4.0 طن | سكنية كبيرة / تجارية خفيفة |
60.000 وحدة حرارية بريطانية | 5.0 طن | التطبيقات التجارية الثقيلة |
ملحوظة: على الرغم من إمكانية إقران الوحدة الخارجية سعة 3 طن بأمان مع ملف داخلي سعة 3.5 طن لزيادة الكفاءة وإزالة الحرارة الكامنة، فإن إقرانها بملف سعة 2.5 طن سيؤدي حتمًا إلى فشل فادح في النظام.
في كل من الإعدادات السكنية والصناعية، تحدد درجة حرارة التبخر المستهدفة الشكل الهندسي المحدد وقطر الأنبوب والتباعد بين زعانف الملف المطلوب. يمثل هذا المقياس درجة الحرارة الدقيقة التي يغلي فيها سائل التبريد داخل الملف الداخلي.
على سبيل المثال، إذا تم تصميم النظام للتخزين البارد بدرجة حرارة متوسطة (على سبيل المثال، الحفاظ على درجة حرارة الغرفة عند 35 درجة فهرنهايت)، فيجب معايرة الملف والضاغط بدقة للحفاظ على درجة حرارة التبخر بحوالي 25 درجة فهرنهايت. يؤدي الانحراف عن هذه المعايير الصارمة إلى عدم كفاية نقل الحرارة، وتراكم الصقيع المفرط، والتدهور السريع للنظام.
في حين تركز الأنظمة السكنية في المقام الأول على راحة الإنسان، فإن التبريد التجاري يعمل في ظل قيود مختلفة تمامًا وأكثر صرامة. في بيئات مثل محلات السوبر ماركت ومستودعات التخزين الباردة والمرافق الصيدلانية، تكون المخاطر عالية بشكل لا يصدق. إن النظام غير المتطابق هنا لا يؤدي فقط إلى إزعاج بسيط؛ فهو يؤدي إلى خسارة كارثية للمنتج وعقوبات مالية شديدة.
إن التفاوتات التشغيلية في التبريد التجاري صارمة للغاية. تعمل الأنظمة السكنية عادةً بدرجة حرارة تبخر تتراوح بين 40 درجة فهرنهايت إلى 45 درجة فهرنهايت. وفي المقابل، تتطلب الأنظمة التجارية نطاقًا أوسع بكثير وأكثر دقة.
وبسبب هذه المعلمات المتطرفة، فإن مطابقة وحدة تكثيف التبريد التجارية مع الملف الداخلي المناسب يتطلب حسابات هندسية دقيقة. يجب ألا يكون حجم الملف الداخلي مناسبًا للسعة الإجمالية فحسب، بل أيضًا لنسب حرارة محددة ومعقولة وكامنة لمنع تراكم الصقيع المفرط وضمان دورات تذويب فعالة.

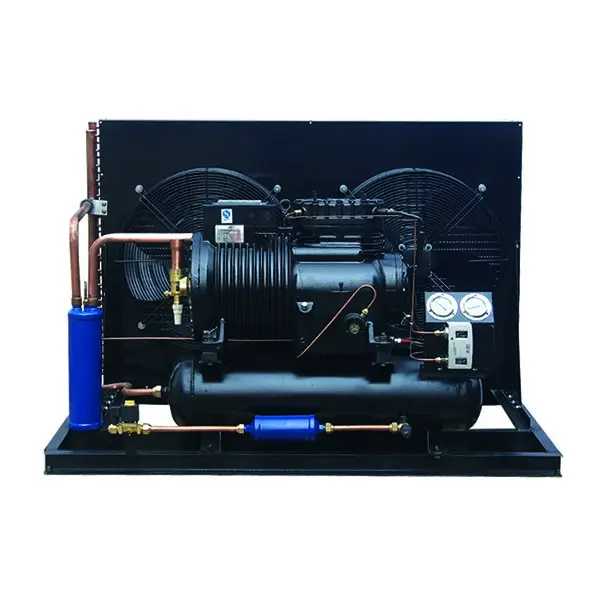

في التطبيقات التجارية والصناعية الشاقة، يحدد المهندسون في كثير من الأحيان وحدة تكثيف شبه محكمة الغلق . على عكس الضواغط المحكمة الإغلاق بالكامل - والتي يتم إغلاقها بشكل دائم داخل غلاف فولاذي ملحوم - يتم تثبيت الوحدات شبه المحكمة معًا في غلاف ثقيل من الحديد الزهر.

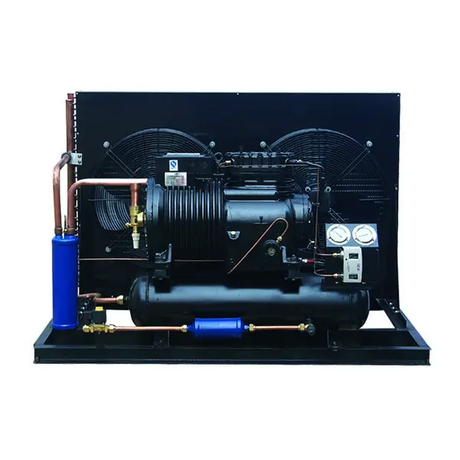

يسمح هذا التصميم القوي بصيانة الضاغط وإعادة بنائه مباشرة في الميدان. على سبيل المثال، تم تصميم وحدة ضاغط الحديد شبه المحكم للتبريد من 0 درجة مئوية إلى -20 درجة مئوية للتعامل مع كميات كبيرة من المنتجات في الظروف المحيطة القاسية. لتحقيق الأداء الأمثل، يجب أن يكون لملف المبخر المقترن بهذا النظام القوي مسافة متطابقة بين الزعانف. تتطلب تطبيقات درجات الحرارة المنخفضة تباعدًا أوسع للزعانف (على سبيل المثال، 4 زعانف لكل بوصة) لاستيعاب تراكم الصقيع الحتمي دون عرقلة تدفق الهواء.
تشهد صناعة التدفئة والتهوية وتكييف الهواء والتبريد حاليًا تحولًا تنظيميًا هائلاً. لقد أدت التحديثات الأخيرة للوائح وزارة الطاقة (DOE) SEER2 والانتقال العالمي نحو مبردات A2L ذات القدرة المنخفضة على إحداث الاحتباس الحراري (GWP) إلى تغيير جذري في كيفية تعامل المهندسين مع مطابقة النظام.
يتم الآن تصميم المكونات الحديثة بسماكات جدار محددة للغاية، وصمامات التمدد الإلكترونية المتقدمة (EEVs)، وزيوت التشحيم المتخصصة. تمتلك هذه المبردات الأحدث قابلية اشتعال وضغط مختلفة مقارنة بالغازات القديمة. ويؤكد خبراء الصناعة أنه عندما أصبحت هذه الأنظمة الذكية هي المعيار، فقد تقلص هامش الخطأ في مطابقة المكونات إلى الصفر. لم يعد خلط الملفات القديمة مع الوحدات الخارجية الجديدة ذات القدرة المنخفضة على إحداث الاحترار العالمي مجرد مشكلة تتعلق بالكفاءة - بل يمثل خطرًا شديدًا على السلامة والامتثال.
عندما يفشل أحد المكونات الرئيسية، فإن الميل المباشر غالبًا ما يكون تقليل الإنفاق الرأسمالي عن طريق استبدال الجزء المكسور فقط. ومع ذلك، فإن البيانات التجريبية ومعايير الصناعة الصارمة تنصح بشدة بعدم اتباع هذا النهج التدريجي.
القاعدة العامة هي استبدال الوحدتين الداخلية والخارجية في وقت واحد. يتم اختبار أنظمة التبريد واعتمادها من قبل الهيئات التنظيمية كمجموعات كاملة ومزدوجة.
يؤدي استبدال الوحدة الخارجية فقط مع ترك ملف داخلي قديم ومتدهور في مكانه إلى حدوث عدم تطابق ميكانيكي شديد. تم تصميم الملفات الأقدم لمعايير كفاءة أقل ومبردات قديمة. تعمل الوحدات الخارجية الحديثة عند ضغوط أعلى بكثير وتتطلب مساحات أكبر من سطح الملف. ومن الناحية المالية، يؤدي الاستبدال الجزئي حتماً إلى ارتفاع النفقات التشغيلية على المدى الطويل. الضغط الواقع على الضاغط الجديد بواسطة الملف القديم المقيد يزيد بشكل كبير من احتمالية الفشل المبكر.
يعد اختيار الأجهزة المناسبة الخطوة الأساسية في بناء بنية تحتية مرنة للتبريد. يقدم السوق مجموعة واسعة من المعدات، ولكن التطبيقات التجارية والصناعية تتطلب أجهزة مصممة وفقًا لمعايير هندسية صارمة لا تقبل المساومة.
عند تحديد مصادر المعدات، قم بتقييم الشركات المصنعة على أساس الشفافية الهندسية وجودة البناء ودعم ما بعد التثبيت. توفر الشركات المصنعة عالية الجودة جداول سعة شاملة، مما يسمح للمهندسين برؤية كيفية أداء الوحدة بالضبط في درجات الحرارة المحيطة ودرجات التبخر المختلفة. هذه البيانات الدقيقة هي حجر الزاوية في المطابقة السلسة للنظام.
علاوة على ذلك، فإن البناء المادي له أهمية كبيرة. ابحث عن الوحدات التي تتميز بخزائن فولاذية ثقيلة الحجم، وزعانف مكثف مقاومة للتآكل، ومفاتيح مدمجة للضغط العالي/المنخفض، وسخانات علبة المرافق القوية. يؤدي إعطاء الأولوية للجودة الصناعية في مرحلة الشراء إلى التخفيف من مخاطر التوقف التشغيلي.
يعمل نظام التبريد بشكل أساسي كفريق موحد. يجب أن يتطابق الضاغط الخارجي والملف الداخلي تمامًا من حيث السعة ونوع سائل التبريد وتقييمات الكفاءة. إذا لم يفعلوا ذلك، فسوف يفشل النظام حتماً، مما يؤدي إلى انخفاض مخزون المنتج الخاص بك وميزانية الصيانة الخاصة بك.
يعد الحجم والمزامنة المناسبان أمرًا بالغ الأهمية بشكل خاص للإعدادات التجارية، حيث تكون حدود التفاوت في الخطأ غير موجودة عمليًا. قم دائمًا بإعطاء الأولوية لمطابقة سعة التبريد لديك واستشر مهندس التبريد قبل شراء معدات جديدة. ومن خلال اختيار الأجزاء الموثوقة والالتزام بمعايير مطابقة الصناعة، فإنك تضمن الأداء الدائم وراحة البال على المدى الطويل. للحصول على حلول من الدرجة الصناعية مصممة خصيصًا لمتطلبات درجة الحرارة المحددة لديك، استكشف المجموعة القوية من وحدات التبريد في DM Compressor لضمان توافق التثبيت التالي بشكل مثالي.
نعم، في كثير من الحالات، يعد تركيب ملف مبخر أكبر بما يصل إلى 1 طن من الوحدة الخارجية أمرًا مقبولًا ويتم ممارسته بشكل متكرر. يوفر الملف الداخلي كبير الحجم مساحة سطح أكبر للتبادل الحراري، مما يمكن أن يحسن كفاءة الطاقة بشكل عام ويعزز إزالة الحرارة الكامنة. ومع ذلك، يجب ألا تفعل العكس أبدًا. سيؤدي تركيب وحدة خارجية أكبر مع ملف داخلي أصغر إلى تشغيل النظام عند ضغوط عالية بشكل غير طبيعي، مما يؤدي إلى تجميد الملف بسرعة وتدمير الضاغط.
الطريقة الأكثر تحديدًا للتحقق من التطابق هي التحقق من الرقم المرجعي لمعهد تكييف الهواء والتدفئة والتبريد (AHRI). إذا كان رقم الطراز المحدد للوحدة الخارجية والملف الداخلي ينتج عنه شهادة AHRI نشطة، فهذا يعني أنهما متطابقان بشكل مؤكد. بالإضافة إلى ذلك، يجب عليك مراجعة أوراق بيانات المنتج الخاصة بالشركة المصنعة أو التحدث مع فني مرخص يمكنه الرجوع إلى مخططات توافق OEM.
تحدد درجة حرارة التبخر مدى برودة الملف الداخلي. إذا تم ضبطه بشكل غير صحيح - غالبًا بسبب تعديل غير صحيح لصمام التمدد أو عدم تطابق حجم الملف - فسوف يفشل النظام في الأداء. إذا كانت درجة الحرارة مرتفعة جدًا، فسيفتقر النظام إلى القدرة على تبريد الغرفة أو إزالة الرطوبة. إذا كانت درجة الحرارة منخفضة للغاية، فإن التكثيف الموجود على الملف سوف يتجمد ويتحول إلى كتلة صلبة من الجليد، مما يعيق تدفق الهواء ويسبب تلفًا ميكانيكيًا مميتًا للضاغط.
على الرغم من أنه يوصى بشدة باستخدام نفس العلامة التجارية لضمان التوافق الهندسي المثالي وتبسيط مطالبات الضمان، إلا أن ذلك ليس إلزاميًا بشكل صارم. هناك شركات تصنيع ملفات خارجية ذات سمعة طيبة تقوم ببناء ملفات مبخر عالية الجودة مصممة للعمل مع العديد من العلامات التجارية الكبرى للوحدات الخارجية. العامل الحاسم هو ما إذا كان ملف الطرف الثالث معتمدًا رسميًا ليتوافق مع السعة المحددة وتصنيف SEER ومبرد وحدتك الخارجية.
مع تطبيق لوائح SEER2، أصبحت إجراءات اختبار الضغط الثابت وتدفق الهواء أكثر صرامة. لم يتم تصميم ملفات المبخر الأقدم لتلبية ديناميكيات تدفق الهواء الجديدة الصارمة. من شبه المؤكد أن إقران وحدة خارجية جديدة متوافقة مع SEER2 مع ملف داخلي سابق لـ SEER2 سيؤدي إلى نظام يفشل في تلبية الحد الأدنى من معايير الكفاءة، ويستهلك طاقة زائدة، وينتهك قوانين البناء الحديثة.
صمام التمدد مسؤول عن قياس سائل التبريد بدقة في ملف المبخر بناءً على حمل التبريد. إذا كان الملف غير متطابق (على سبيل المثال، صغير الحجم)، فسيواجه الصمام صعوبة في الحفاظ على درجة الحرارة الفائقة الصحيحة. سوف "يصطاد" باستمرار (يفتح ويغلق بشكل متقطع)، مما يؤدي إلى تدفق غير مستقر لغاز التبريد. يؤدي هذا السلوك غير المنتظم إلى حرمان الضاغط من التبريد المناسب أو إغراقه بالسائل، مما يقلل بشكل كبير من عمر كل من الصمام والضاغط.
