كيف يمكن للضواغط اللولبية ذات المرحلة المزدوجة أن تدعم التجميد العميق؟

يعمل التجميد العميق الصناعي ضمن عتبة ديناميكية حرارية صارمة، تتراوح عادة من -30 درجة مئوية إلى -60 درجة مئوية. إن إجبار معدات التبريد القياسية على تلبية هذه المعايير المتطرفة يؤدي إلى فرض عقوبة هائلة على الطاقة. يكافح الضغط أحادي المرحلة عند نسب الضغط العالية. ويؤدي هذا إلى انخفاض حاد في الكفاءة الحجمية، وارتفاع خطير في درجات حرارة التفريغ، وتسارع التآكل الميكانيكي. عندما تنخفض درجات حرارة التبخر، تصبح الحدود المادية للضواغط القياسية بمثابة عنق الزجاجة لعمليات المنشأة.

يعمل الضاغط اللولبي مزدوج المرحلة بمثابة الاستجابة الهندسية لتطبيقات الرفع العالي هذه. ومن خلال تقسيم عبء عمل الضغط على مرحلتين متميزتين، تعمل هذه البنية على تخفيف الضغوط الحرارية والميكانيكية التي تدمر المعدات التقليدية. ويغطي هذا التقييم الفني آلياته وتكامل النظام والمزايا التشغيلية مقارنة باستراتيجيات التبريد البديلة. يجب أن يفهم مشغلو المرافق ومهندسو التبريد هذه الديناميكيات للحفاظ على قدرات التجميد العميق الموثوقة والمستمرة.

• الكفاءة عند نسب الضغط العالي: يؤدي تقسيم دورة الضغط إلى مرحلتين إلى تقليل فرق الضغط لكل مرحلة بشكل كبير، مما يحافظ على الكفاءة الحجمية العالية في تطبيقات التجميد العميق.

• الإدارة الحرارية: يمنع التبريد بين المراحل (غالبًا عن طريق الحقن السائل أو المقتصد) مادة التشحيم وغاز التبريد من التدهور تحت الحرارة العالية للضغط الشديد.

• تعقيد النظام مقابل الاسترداد: في حين أن الضاغط اللولبي مزدوج المرحلة يقدم دوارات إضافية، وأغلفة حديدية، ومكونات، فإن توفير الطاقة في العمليات ذات درجات الحرارة المنخفضة يعوض عادة النفقات الرأسمالية الأولية المرتفعة.

• المرونة المعمارية: يجب على مرافق التجميد العميق الحديثة تقييم تكوينات محددة، مثل الضاغط اللولبي شبه المحكم مزدوج المرحلة، لتحقيق التوازن بين البصمة، ومنع التسرب، وإمكانية الوصول إلى الصيانة.

الحدود الديناميكية الحرارية للأنظمة أحادية المرحلة في التجميد العميق

تتطلب تطبيقات التجميد العميق، بما في ذلك المجمدات الانفجارية والتخزين البارد للأدوية، درجات حرارة تبخر منخفضة بشكل استثنائي. وفي الوقت نفسه، تظل درجات حرارة التكثيف مرتبطة بالظروف البيئية المحيطة. ويخلق هذا الفارق الكبير في درجة الحرارة فجوة ضغط هائلة يجب على نظام التبريد سدها. تواجه الضواغط أحادية المرحلة حدودًا تشغيلية مادية عند محاولة سد هذه الفجوة بضربة واحدة.

تؤدي نسب الضغط العالية إلى تدهور أداء الضواغط أحادية المرحلة بشدة. تمثل نسبة الضغط الفرق بين ضغط الشفط وضغط التفريغ. وعندما تتجاوز هذه النسبة 10:1، تتضاعف المتطلبات الميكانيكية للضاغط. يسحب المحرك تيارًا زائدًا، وتواجه المكونات الداخلية ضغطًا شديدًا، وتنهار الكفاءة الإجمالية لدورة التبريد. لا تستطيع الوحدات أحادية المرحلة ببساطة تحريك ما يكفي من كتلة التبريد بهذه النسب المرتفعة للحفاظ على درجات حرارة تجميد عميقة مستقرة. لا تستطيع الهندسة الفيزيائية للدوارات احتجاز وضغط الغاز منخفض الكثافة بشكل فعال دون إدخال طاقة هائلة.

تؤدي حرارة التفريغ المفرطة إلى مخاطر مادية شديدة على النظام. مع ارتفاع نسبة الضغط، ترتفع درجة حرارة غاز التبريد المفرغ بشكل خطير. تعمل هذه الحرارة الشديدة على تكسير زيت الضاغط. يفقد زيت التشحيم لزوجته، ويفشل في حماية المحامل وملامح الدوار. يؤدي فقدان التشحيم مباشرة إلى تلامس المعدن مع المعدن، وفشل المحمل المبكر، ونوبات كارثية للضاغط. يؤدي التدهور الحراري أيضًا إلى إنشاء الحمأة والأحماض داخل دائرة التبريد، وتلوث المبادلات الحرارية وصمامات التمدد. غالبًا ما يجد الفنيون رواسب زيت متفحمة على صمامات التفريغ للآلات أحادية المرحلة المثقلة بالعمل.

تنخفض الكفاءة الحجمية بشكل كبير في الأنظمة أحادية المرحلة عند درجات حرارة منخفضة. تعود جذور هذه الظاهرة إلى فيزياء إعادة التوسع. يحتوي كل ضاغط على حجم خلوص صغير في نهاية شوط الضغط. ويعاد توسيع الغاز عالي الضغط المحصور في حجم الخلوص هذا أثناء شوط الشفط التالي. عند نسب الضغط القصوى، يشغل هذا الغاز المعاد توسيعه جزءًا كبيرًا من غرفة الضغط. إنه يحرم النظام من سعة التدفق الشامل، مما يمنع غاز الشفط الجديد من دخول الضاغط. يعمل النظام بشكل مستمر ولكنه يفشل في توفير قدرة التبريد المطلوبة.

عندما يتم دفع الأنظمة أحادية المرحلة إلى ما هو أبعد من حدود التصميم الخاصة بها في تطبيقات التجميد العميق، يلاحظ المشغلون عادةً تسلسلًا محددًا من الأعطال الميكانيكية:

1. انهيار مادة التشحيم: تتجاوز درجات حرارة التفريغ 120 درجة مئوية، مما يتسبب في فقدان الزيت الاصطناعي أو المعدني لقوة غشاءه ويبدأ في الكربنة.

2. تآكل المحامل: بدون التشحيم المناسب، تمتص محامل الدفع الاحتكاك الميكانيكي الخام، مما يؤدي إلى تآكل القفص السريع وتدهور الأسطوانة.

3. انحراف الدوار: يؤدي فرق الضغط الشديد إلى دفع الدوارات بعيدًا عن بعضها البعض، مما يؤدي إلى احتكاكها بغطاء الحديد الزهر وإتلاف الأجزاء الداخلية بشكل دائم.

4. احتراق المحرك: يسخن المحرك الكهربائي بشكل زائد أثناء محاولته التغلب على فرق الضغط الهائل، مما يؤدي في النهاية إلى ذوبان عازل الجزء الثابت وقصر التيار.

ميكانيكا الضاغط اللولبي مزدوج المرحلة

تعتمد آلية اللولب الدوارة الأساسية على مبدأ حجمي بسيط ولكنه فعال للغاية. يدخل غاز التبريد إلى غرفة مكونة بين خيوط دوارين متشابكين. ومع دوران الدوارات، يقل حجم هذه الحجرة وتتحرك بعيدًا عن منفذ الشفط. يؤدي التخفيض المستمر في الحجم إلى زيادة ضغط الغاز بسلاسة. بمجرد وصول الغرفة إلى منفذ التفريغ، يخرج الغاز عالي الضغط من الضاغط. تضمن طريقة الإزاحة الإيجابية هذه حركة موثوقة للغاز بغض النظر عن الضغط الخلفي للنظام.

توفر البراغي ذات الدوران المعاكس المصممة بدقة إمدادًا ثابتًا ومستمرًا لغاز التبريد المضغوط. على عكس الضواغط الترددية التي تعتمد على المكابس والصمامات، تعمل الضواغط اللولبية بدون نبض. يعمل التشابك السلس والمستمر للدوارات الحلزونية على التخلص من ارتفاع الضغط والاهتزازات الضارة الشائعة في الأنظمة التي تعمل بالمكبس. يعمل هذا التوصيل الخالي من النبض على حماية الأنابيب السفلية، ويقلل مستويات الضوضاء، ويطيل العمر التشغيلي لدائرة التبريد بأكملها. تتميز الدوارات عادةً بمظهر غير متماثل، مثل مجموعة فص 5/6 أو 4/5، مما يؤدي إلى زيادة حجم الغاز المحبوس إلى الحد الأقصى مع تقليل مسارات التسرب.

تعمل دورة الضغط المكونة من خطوتين على تغيير كيفية تعامل النظام مع تطبيقات الرفع العالي بشكل أساسي. المرحلة الأولى، المعروفة باسم مرحلة الضغط المنخفض أو مرحلة التعزيز، تقوم بسحب غاز الشفط منخفض الكثافة وضغطه جزئيًا. ثم يتغذى هذا الغاز ذو الضغط المتوسط ​​مباشرة في المرحلة الثانية، أو مرحلة الضغط العالي. تكمل المرحلة الثانية دورة الضغط، حيث ترفع الغاز إلى ضغط التفريغ النهائي المطلوب للتكثيف. ومن خلال تقسيم العمل، لا تعمل أي من المرحلتين خارج غلافها الديناميكي الحراري الأمثل. تتعامل مرحلة التعزيز مع الحجم الكبير عند الضغط المنخفض، بينما تتعامل المرحلة العالية مع الحجم المنخفض عند الضغط العالي.

تؤثر التكوينات المادية بشكل كبير على مساحة النظام والكفاءة الداخلية. يبرز التصميم الزائد/السفلي كتخطيط شائع وفعال للغاية. في هذا التكوين، تقع مرحلة الضغط العالي مباشرة فوق أو بجانب مرحلة الضغط المنخفض داخل مبيت موحد من الحديد الزهر. يعمل هذا الإعداد على تحسين البصمة المادية، مما يوفر مساحة قيمة لغرفة النبات. كما أنه يسهل التوجيه الداخلي الفعال لغاز التبريد بين المراحل المنخفضة والعالية، مما يقلل من انخفاض الضغط وتعقيد الأنابيب الداخلية. يتم صب ممرات الغاز الداخلية مباشرة في الهيكل، مما يلغي الحاجة إلى أنابيب متقاطعة خارجية يمكن أن تتسرب أو تهتز بشكل فضفاض.

يلعب التبريد بين المراحل دورًا أساسيًا في الحفاظ على استقرار النظام. ضغط الغاز يولد الحرارة. وبدون التدخل، سيكون غاز الضغط المتوسط ​​الذي يدخل المرحلة الثانية ساخنًا للغاية، مما يتسبب في تجاوز درجة حرارة التفريغ النهائية للحدود الآمنة. تستخدم الأنظمة ستارة محقونة من مواد التشحيم أو دائرة اقتصادية للتبريد الفرعي لإزالة الحرارة بين المراحل. يُطلق المقتصد كمية صغيرة من سائل التبريد لتبريد خط السائل الرئيسي، مما يؤدي إلى تغذية البخار الناتج في المنفذ بين المراحل. تعمل هذه العملية على خفض درجة حرارة التفريغ بشكل كبير وزيادة فرق المحتوى الحراري في المبخر، مما يعزز قدرة التبريد الإجمالية.

يؤدي توزيع حمل الضغط عبر مجموعتين من الدوارات إلى تغيير الديناميكيات الميكانيكية للآلة بشكل أساسي. فهو يقلل من فرق الضغط عبر كل مجموعة دوارة على حدة. يقلل هذا الترس التفاضلي المنخفض من أحمال الدفع على المحامل، ويقلل من انحراف الدوار، ويقلل من الاهتزاز الميكانيكي الداخلي. تضمن موازنة الحمل عدم عمل أي من المرحلتين إلى حد التعب الهيكلي، مما يؤدي إلى إطالة العمر التشغيلي للضاغط بشكل كبير.

• انخفاض أحمال الدفع: فروق الضغط المنخفضة تعني أن محامل التلامس الزاوي تمتص قوة محورية أقل، مما يمنع فشل القفص المبكر.

• ملفات تعريف الدوار المحسنة: يتم قطع الدوارات ذات المرحلة المنخفضة خصيصًا للتدفق الحجمي العالي، في حين يتم قطع الدوارات عالية المرحلة من أجل الختم عالي الضغط.

• لزوجة الزيت المستقرة: من خلال الحفاظ على درجات حرارة التفريغ أقل بكثير من نقطة انهيار الزيت، يحافظ زيت التشحيم على طبقة الحماية الخاصة به عبر جميع الأجزاء المتحركة.

تقييم بنيات الضاغط لتطبيقات درجات الحرارة المنخفضة

تحدد متطلبات المنشأة بنية الضاغط المحددة اللازمة للتجميد العميق. يجب على المهندسين تقييم قيود البصمة واللوائح البيئية وإمكانيات الصيانة والظروف المحيطة عند اختيار المعدات. إن مقارنة تصميمات الضاغط المحددة بناءً على هذه الأبعاد تضمن توافق النظام النهائي مع الأهداف التشغيلية. لا يمكنك ببساطة إسقاط ضاغط تجاري قياسي في تطبيق تجميد الانفجار الصناعي وتوقع بقائه على قيد الحياة.

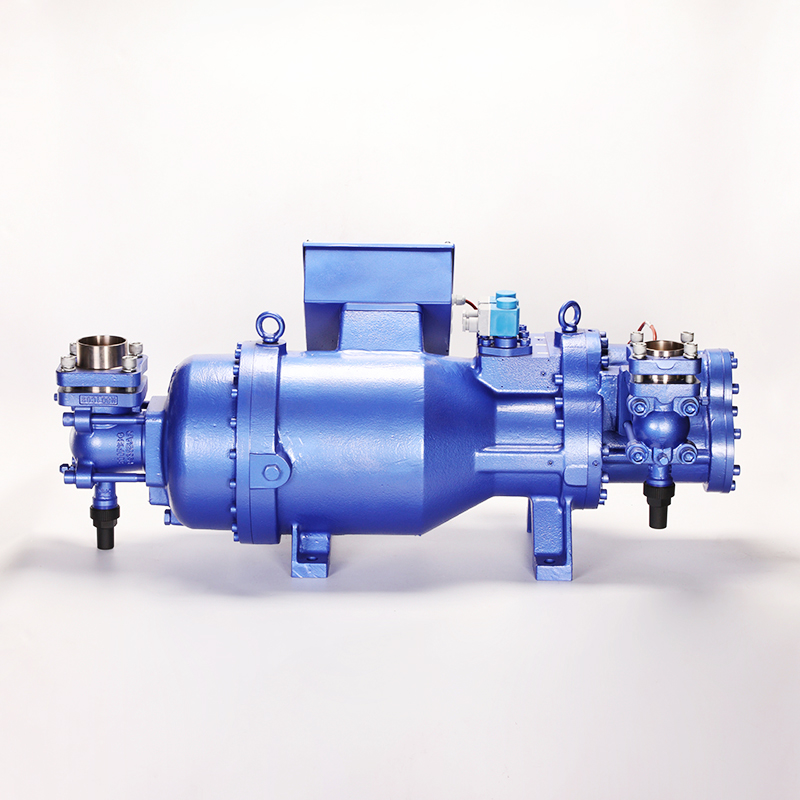

يؤثر الاختيار بين الضاغط اللولبي مزدوج المرحلة شبه المحكم وتصميم المحرك المفتوح على الموثوقية على المدى الطويل. يحيط التصميم شبه المحكم بالمحرك الكهربائي والضاغط داخل غلاف واحد محكم الغلق من الحديد الزهر. تلغي هذه البنية تمامًا الحاجة إلى ختم عمود خارجي. تمثل أختام العمود النقطة الأكثر شيوعًا لتسرب مادة التبريد في الضواغط ذات المحرك المفتوح. إن إزالة هذا الختم يجعل التصميم شبه المحكم مثاليًا للامتثال البيئي الصارم ومبردات معينة مثل الأمونيا أو ثاني أكسيد الكربون. يعتمد المحرك الداخلي على غاز الشفط البارد للتبريد، مما يضمن استقرار درجات حرارة المحرك حتى في ظل الأحمال الثقيلة.

توفر أنظمة القيادة المفتوحة مزايا مختلفة فيما يتعلق بإمكانية الوصول إلى الصيانة. نظرًا لوجود المحرك خارج مبيت الضاغط، يمكن للفنيين صيانة المحرك أو استبداله دون فتح دائرة التبريد. ومع ذلك، تتطلب أنظمة القيادة المفتوحة تبريد محرك خارجي ومحاذاة دقيقة للعمود. يتطلب الخطر المستمر لتآكل سدادة العمود مراقبة صارمة لمنع تسرب مادة التبريد والغرامات البيئية. سيؤدي عدم المحاذاة بين المحرك وعمود الضاغط إلى تدمير أداة التوصيل وختم العمود خلال أسابيع من التشغيل.

يتطلب الدمج في مبرد لولبي ذو درجة حرارة منخفضة مطابقة دقيقة للمكونات. يعمل الضاغط كقلب المبرد المعبأ، حيث يحدد معدل التدفق الحجمي والتحجيم المطلوب لكل من المبخرات والمكثفات. تضمن حزمة المبرد المطابقة بشكل صحيح أن المبادلات الحرارية يمكنها التعامل مع تدفق الكتلة المحدد الناتج عن الضاغط ثنائي المرحلتين. سوف تعمل المبخرات ذات الحجم الصغير على تجويع الضاغط، في حين أن المكثفات ذات الحجم الصغير ستؤدي إلى زيادة ضغوط التفريغ وإبطال مكاسب الكفاءة للتصميم ذي المرحلتين. يجب أيضًا أن تكون صمامات التمدد ذات حجم مناسب للتعامل مع السائل المبرد من الباطن القادم من دائرة المقتصد.

تؤثر استراتيجيات رفض الحرارة بشكل مباشر على نسبة الضغط الإجمالية. يجب على المهندسين تقييم وسط التكثيف بعناية. تعتمد أنظمة تبريد الهواء على الهواء المحيط لرفض الحرارة، مما يجعلها عرضة لدرجات حرارة الصيف المرتفعة. في المقابل، يستخدم نظام التبريد اللولبي المبرد بالماء أبراج التبريد أو مبردات السوائل. توفر الأنظمة المبردة بالماء عادةً درجات حرارة تكثيف أقل وأكثر استقرارًا. يؤدي خفض درجة حرارة التكثيف إلى تقليل نسبة الضغط الإجمالي التي يجب على الضاغط التغلب عليها، مما يؤدي إلى تحسين كفاءة وقدرة النظام ثنائي المرحلتين. تسمح المكثفات المبردة بالماء أيضًا بتحكم أكثر إحكامًا في ضغط الرأس أثناء التشغيل في فصل الشتاء.

مقارنة هندسة الضاغط

مقايضات النظام والديناميكيات التشغيلية

يتطلب اختيار نظام الضغط ذو المرحلتين فهمًا شاملاً للديناميكيات التشغيلية. يجب على مديري المرافق أن يوازنوا بين التعقيد الميكانيكي للأنظمة ذات الدوار المزدوج ومكاسب الكفاءة الهائلة التي يتم تحقيقها في درجات الحرارة المنخفضة. إن فهم هذه المقايضات يضمن أداء النظام على النحو الأمثل عبر ملفات تعريف الأحمال المختلفة والظروف الموسمية. الهدف هو الحفاظ على درجة حرارة تبخر مستقرة بغض النظر عما يحدث خارج المنشأة.

تؤثر كثافة الطاقة وتقلبات درجة الحرارة المحيطة الموسمية بشكل كبير على أداء النظام. تتقلب ضغوط التكثيف على أساس درجة حرارة وسط التبريد. خلال الطقس البارد، تتطلب الكثافة المتزايدة للهواء المحيط أو مياه التبريد طاقة أقل لرفض الحرارة. إن النظام المكون من مرحلتين قادر بشكل فريد على الاستفادة من هذه التحولات الموسمية. ومن خلال استخدام محركات متغيرة السرعة وأدوات تحكم متقدمة في الصمامات المنزلقة، يمكن للنظام ضبط مخرجاته لتتناسب مع ضغوط التكثيف المنخفضة. تتيح هذه القدرة للمنشأة الحفاظ على نطاقات كفاءة أكثر إحكامًا وتحسينًا على مدار العام، مما يمنع هدر الطاقة خلال أشهر الشتاء. يتحرك الصمام المنزلق فعليًا على طول ملف الدوار، مما يؤخر بدء الضغط ويقلل حجم الغاز المحصور في الخيوط.

تختلف حقائق الصيانة بشكل كبير بين الأنظمة أحادية المرحلة والأنظمة ذات المرحلتين. يمتلك النظام ثنائي الدوار بطبيعته المزيد من الأجزاء المتحركة، بما في ذلك الدوارات الإضافية والمحامل والأنابيب بين المراحل. ومع ذلك، لا يؤدي هذا العدد المتزايد من المكونات تلقائيًا إلى ارتفاع معدلات الفشل. نظرًا لتقسيم حمل الضغط، ينخفض ​​الضغط الحراري والميكانيكي لكل مرحلة بشكل كبير. تتعامل المحامل مع أحمال الدفع المنخفضة. يحافظ الزيت على لزوجته بسبب انخفاض درجات حرارة التفريغ. غالبًا ما يؤدي هذا الانخفاض في الضغط التشغيلي إلى تمديد متوسط ​​الوقت بين حالات الفشل (MTBF). سيقضي الفنيون وقتًا أقل في استبدال الزيت المتدهور والمحامل البالية، بشرط أن يتلقى النظام عمليات فحص روتينية مناسبة.

أصبح تحليل الاهتزازات وأخذ عينات الزيت من ممارسات الصيانة القياسية لهذه الأنظمة المتقدمة. يكشف تحليل الزيت المنتظم عن التآكل المجهري للمعادن قبل حدوث فشل كارثي في ​​المحامل. تتيح مراقبة بصمات الاهتزاز في كل من مرحلتي الضغط المنخفض والضغط العالي للفنيين تحديد عدم توازن الدوار أو مشكلات المحاذاة مبكرًا. يؤدي تنفيذ جدول صيانة استباقي إلى زيادة عمر المعدات إلى أقصى حد ويضمن عدم انقطاع عمليات التجميد العميق.

يجب على المشغلين تنفيذ الفحوصات الروتينية التالية للحفاظ على الأداء الأمثل:

1. التحقق الأسبوعي من مستوى الزيت: افحص نظارات الرؤية الموجودة على فاصل الزيت والخزان لضمان حجم التشحيم المناسب.

2. تسجيل الاهتزازات الشهرية: قم بتسجيل سرعة الاهتزاز على أغلفة المحامل الخاصة بكل من قسم التعزيز وقسم المرحلة العالية.

3. أخذ عينات الزيت ربع السنوية: اسحب عينة من دائرة الزيت النشط واختبر الرطوبة ورقم الحمض وعدد الجسيمات.

4. الفحص السنوي للموصلات: افحص الموصلات الكهربائية في مركز التحكم في المحرك بحثًا عن الحفر أو تراكم الكربون الناتج عن تيارات البدء الثقيلة.

مخاطر التنفيذ واستراتيجيات التخفيف

يؤدي نشر معدات التبريد المتقدمة إلى ظهور تحديات هندسية محددة. إن التعرف على هذه المخاطر أثناء مرحلتي المواصفات والتثبيت يمنع التوقف التشغيلي. يجب على مصممي النظام معالجة إدارة الزيت وأداء التحميل الجزئي والتوافق مع مادة التبريد لضمان النجاح على المدى الطويل. سوف يفشل النظام ذو المرحلتين الذي تم تشغيله بشكل سيء بنفس السرعة التي تفشل بها الوحدة ذات المرحلة الواحدة المثقلة بالعمل.

تمثل إدارة الزيت في درجات حرارة منخفضة عقبة كبيرة. يؤدي التجميد العميق إلى زيادة لزوجة الزيت بشكل كبير. يكافح الزيت السميك والبارد للتدفق عبر المبخر والعودة إلى الضاغط. يؤدي ضعف عودة الزيت إلى حرمان محامل الضاغط من التشحيم وتغليف الجزء الداخلي من المبادلات الحرارية، مما يقلل بشكل كبير من كفاءة نقل الحرارة. تتضمن استراتيجيات التخفيف تركيب فواصل الزيت المتقدمة على خط التفريغ لالتقاط الزيت قبل دخوله إلى النظام. تحافظ خزانات الزيت الساخن على اللزوجة المناسبة أثناء دورات التوقف. تضمن أدوات التحكم الدقيقة في حقن السائل بقاء الزيت باردًا بدرجة كافية لحماية الضاغط ولكنه دافئ بدرجة كافية للتدفق بحرية عبر الدائرة. يجب أن تولد مضخة الزيت ضغطًا تفاضليًا كافيًا لإجبار مادة التشحيم على الدخول إلى تجاويف المحمل مقابل ضغط الغاز الداخلي.

يؤدي أداء التحميل الجزئي إلى المخاطرة بعدم الكفاءة إذا لم تتم إدارته بشكل صحيح. نادراً ما تعمل مرافق التجميد العميق بقدرة 100% في جميع الأوقات. يتسبب تحميل المنتج وانخفاض درجة الحرارة المحيطة وجداول الإنتاج في تقلب متطلبات التجميد. يؤدي تشغيل الضاغط ذي السرعة الثابتة بأحمال جزئية إلى إهدار كميات هائلة من الطاقة. يسمح دمج محركات الأقراص ذات السرعة المتغيرة (VSD) لمحرك الضاغط بإبطاء السرعة، بما يتوافق مع تدفق الكتلة الدقيق الذي تتطلبه المنشأة. بالإضافة إلى ذلك، يعمل التحكم في سعة الصمام المنزلق على تغيير الحجم الداخلي لغرفة الضغط، متجاوزًا غاز الشفط لتعديل الإخراج بسلاسة من 100% إلى 25% دون إيقاف الماكينة. يجب أن يقوم PLC بتنسيق تردد VSD وموضع الصمام المنزلق لمنع المحرك من التوقف عند السرعات المنخفضة.

يحدد اختيار مادة التبريد الدورة الديناميكية الحرارية بأكملها. يؤدي اختيار المبردات ذات منحنيات درجة حرارة الضغط غير المناسبة للضغط على مرحلتين إلى فشل النظام. إذا كانت نقطة غليان مادة التبريد مرتفعة للغاية، فقد يسقط جانب الشفط في مرحلة الضغط المنخفض في الفراغ. يعمل التشغيل في الفراغ على سحب الهواء والرطوبة إلى النظام من خلال التسريبات المجهرية، مما يؤدي إلى تدمير زيت الضاغط والتسبب في التآكل الداخلي. يجب على المهندسين اختيار المبردات الصناعية، مثل الأمونيا (R-717) أو خلطات صناعية محددة، والتي تحافظ على الضغط الإيجابي عند درجة حرارة التبخر المستهدفة. يضمن الاختيار الصحيح تدفقًا جماعيًا قويًا وضغوطًا مستقرة بين المراحل.

• التحقق من ضغط الشفط: تأكد من احتفاظ المبرد المحدد بما لا يقل عن 2 رطل لكل بوصة مربعة عند أدنى درجة حرارة تبخر متوقعة.

• التحقق من خصائص الانزلاق: في حالة استخدام مزيج صناعي، ضع في الاعتبار درجة حرارة الانزلاق في المبخر وحجم المكثف.

• توافق المواد: تأكد من أن جميع الحلقات والجوانات والمواد العازلة للمحرك متوافقة كيميائيًا مع تركيبة سائل التبريد والزيت المختارة.

خاتمة

1. قم بإجراء تحليل لملف تعريف الحمل: حدد متطلبات التجميد في أوقات الذروة وخارجها في منشأتك لتحديد تعديل السعة الدقيق المطلوب من الضاغط.

2. تقييم خيارات رفض الحرارة: قم بتقييم مناخك المحلي وتوافر المياه للاختيار بين مكثف مبرد بالهواء أو نظام مبرد بالماء للحصول على ضغوط التكثيف المثالية.

3. تحديد مكونات إدارة الزيت: قم بتفويض تضمين فواصل الزيت والخزانات الساخنة في تصميم المعدات الخاصة بك لمنع مشاكل اللزوجة في درجات الحرارة المنخفضة.

4. تنفيذ المراقبة الاستباقية: قم بتركيب أجهزة استشعار الاهتزاز وإنشاء روتين ربع سنوي لأخذ عينات الزيت لاكتشاف التآكل الميكانيكي قبل أن يتسبب في فشل النظام.

التعليمات

س: ما هي الميزة الرئيسية للضاغط اللولبي مزدوج المرحلة مقارنة بالمرحلة الواحدة؟

ج: إنه يقسم نسبة الضغط عبر خطوتين، مما يخفض درجات حرارة التفريغ بشكل كبير، ويقلل الضغط الميكانيكي، ويحافظ على كفاءة حجمية عالية في تطبيقات درجات الحرارة المنخفضة. وهذا يمنع تدهور الزيت ويطيل العمر التشغيلي للمحامل الداخلية والدوارات.

س: في أي درجة حرارة يجب أن أفكر في مبرد لولبي ذو درجة حرارة منخفضة مع ضغط على مرحلتين؟

ج: يوصى عمومًا بالضغط على مرحلتين عندما تنخفض درجات حرارة التبخر إلى ما دون -30 درجة مئوية (-22 درجة فهرنهايت). في درجات الحرارة القصوى هذه، تصبح الأنظمة أحادية المرحلة غير فعالة إلى حد كبير، وتفقد قدرة التدفق الشامل، وتصبح عرضة لارتفاع درجة الحرارة الشديد والفشل الميكانيكي.

س: كيف يمنع الضاغط اللولبي ذو المرحلة المزدوجة شبه المحكم تسرب مادة التبريد؟

ج: من خلال احتواء كل من المحرك الكهربائي والضاغط داخل مبيت واحد محكم الغلق من الحديد الزهر، فإنه يلغي الحاجة إلى ختم عمود خارجي. يُعد ختم العمود أكثر نقاط التسرب شيوعًا في ضواغط المحرك المفتوح، مما يجعل التصميم شبه المحكم آمنًا للغاية.

س: ما هو التبريد بين المراحل في الضاغط ثنائي المراحل؟

ج: هي عملية تبريد الغاز المضغوط بين المرحلتين الأولى والثانية. يتم تحقيق ذلك غالبًا باستخدام ستارة محقونة من سائل التبريد أو موفر التبريد الفرعي. يمنع المرحلة الثانية من ارتفاع درجة الحرارة ويحسن كفاءة الدورة الشاملة.

س: هل المبرد اللولبي المبرد بالماء أفضل للتجميد العميق من المبرد بالهواء؟

ج: توفر المبردات المبردة بالماء عمومًا درجات حرارة تكثيف أقل وأكثر استقرارًا من الوحدات المبردة بالهواء. وهذا يقلل من نسبة الضغط الإجمالية التي يجب أن يتغلب عليها الضاغط، مما يزيد من تعزيز الكفاءة وقدرة التبريد لنظام المرحلة المزدوجة.

س: هل تتطلب الضواغط اللولبية مزدوجة المرحلة المزيد من الصيانة؟

ج: على الرغم من أنها تمتلك المزيد من المكونات الداخلية، مثل مجموعتين من الدوارات، إلا أن الحمل الحراري والميكانيكي المنخفض في كل مرحلة غالبًا ما يؤدي إلى تقليل التآكل. يمكن أن يؤدي هذا الضغط المنخفض إلى إطالة عمر المحامل ومواد التشحيم مقارنة بوحدة أحادية المرحلة مثقلة بالعمل.

س: هل يمكن للضاغط اللولبي مزدوج المرحلة أن يعمل بكفاءة عند الأحمال الجزئية؟

ج: نعم، عندما تكون مجهزة بصمامات منزلقة داخلية أو محركات متغيرة السرعة (VSD)، يمكنها تعديل السعة بسلاسة لتتناسب مع حمل التبريد الدقيق. وهذا يمنع هدر الطاقة ويزيل الدورة القصيرة السريعة خلال فترات انخفاض الطلب على التجميد.
