تصفح الكمية:0 الكاتب:محرر الموقع نشر الوقت: 2026-08-22 المنشأ:محرر الموقع
في التبريد الصناعي وضغط الغاز للخدمة الشاقة، يتم تحديد استقرار دورة الضغط بشكل أساسي من خلال دقة ضغط الشفط. يؤدي التشغيل خارج نطاق ضغط الشفط المحدد من قبل الشركة المصنعة إلى حدوث أعطال ميكانيكية متتالية. تتراوح هذه الأعطال من ظهور رغوة الزيت وعدم كفاية تبريد المحرك إلى تلف الدوار الكارثي بسبب تباطؤ السائل أو درجات حرارة التفريغ المفرطة. يتطلب إنشاء نطاق ضغط الشفط الصحيح تقييم التطبيق الحراري المحدد وغاز التبريد المستخدم والتصميم الميكانيكي للضاغط. يوضح هذا الدليل بالتفصيل كيفية تحديد معلمات الشفط المثالية، وتقييم متطلبات التدريج، وتقليل تقلبات الضغط لتحقيق الاستهلاك الأمثل للطاقة، وتخفيف المخاطر التشغيلية المرتبطة بالضغط لتطبيقات الخدمة المستمرة. سنقوم بفحص البيانات الميدانية العملية، والتفاوتات الميكانيكية، وضوابط النظام لمساعدتك في الحفاظ على تشغيل المعدات الخاصة بك بسلاسة ومنع التوقف غير المتوقع.
النطاق الذي يمليه التطبيق: ضغط الشفط الأمثل ليس رقمًا ثابتًا؛ إنه نطاق ديناميكي تحدده درجة حرارة الشفط المشبعة (SST) المطلوبة لتطبيقات درجات الحرارة المتوسطة أو المنخفضة.
الكفاءة والمهمة المستمرة: يؤدي تقليل التقلبات في ضغط الشفط إلى أدنى حد بشكل مباشر إلى تحسين الكفاءة الحجمية، وتقليل استهلاك الطاقة، وتشغيل الخدمة المستمرة الأكثر هدوءًا ويمكن الاعتماد عليها.
حدود نسبة الضغط: تفقد الضواغط أحادية المرحلة الكفاءة الحجمية والاستقرار مع انخفاض ضغط الشفط؛ تتطلب الفروق الشديدة حلولاً متعددة المراحل.
المخاطر الحرارية والتشحيم: يؤدي انخفاض ضغط الشفط إلى حرمان الضاغط من تدفق الكتلة، مما يؤدي إلى ارتفاع درجة حرارة المحرك وانتقال الزيت، في حين أن ضغط الشفط المرتفع بشكل مفرط يؤدي إلى زيادة الحمل على المحرك وتدفق السائل مرة أخرى.
تعد أدوات التحكم في النظام إلزامية: يتطلب الضغط الثابت تنظيمًا نشطًا عبر الصمامات المنزلقة، ومحركات التردد المتغير (VFDs)، ومراكم الشفط لإدارة تغييرات الحمل العابرة وإعادة تدوير الغاز بأمان.

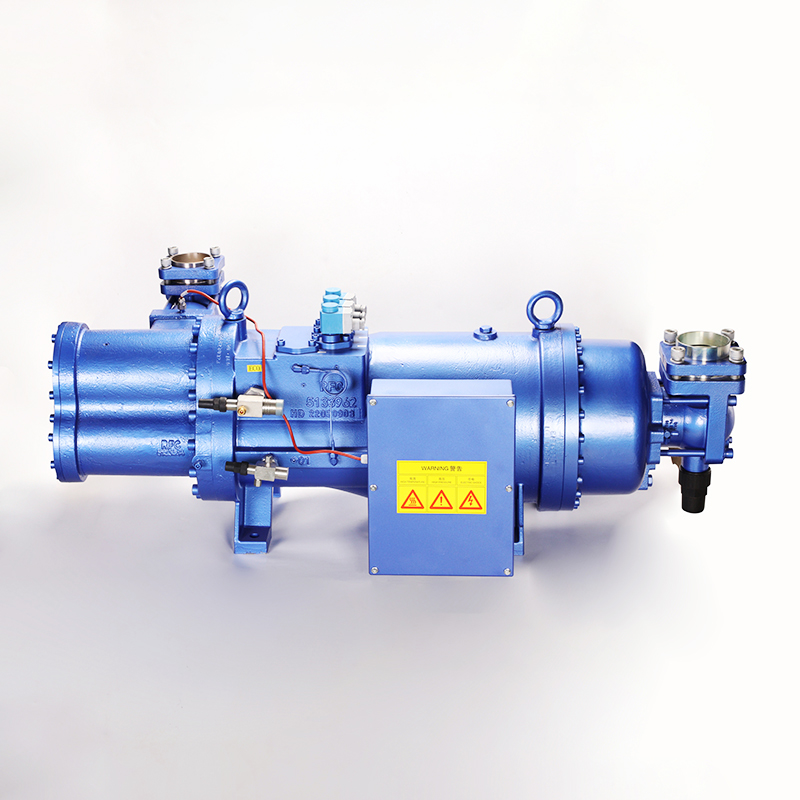

تبدأ دورة الضغط داخل الضاغط اللولبي شبه المحكم في اللحظة التي يدخل فيها غاز التبريد إلى منفذ الشفط. عندما تنفصل الدوارات الذكرية والأنثوية، فإنها تخلق فراغًا يسحب الغاز إلى المساحات الموجودة بين الفصوص. يتم تحديد حجم هذه المساحة من خلال الهندسة الفيزيائية للدوارات وغطاء الضاغط الثقيل المصنوع من الحديد الزهر. ونظرًا لأن الحجم الفيزيائي المسحوب يظل ثابتًا أثناء كل دورة، فإن الكتلة الفعلية لغاز التبريد المسحوب في الضاغط تعتمد كليًا على كثافة غاز الشفط. إن ضغط الشفط يملي هذه الكثافة بشكل مباشر.
عندما يظل ضغط الشفط مستقرًا ويتوافق مع معايير تصميم المنشأة، تمتلئ المساحات البينية بكتلة يمكن التنبؤ بها من مادة التبريد. مع استمرار الدوارات في الدوران، يتم إغلاق منفذ الشفط. يؤدي عمل التشابك بين الفصوص إلى تقليل حجم الغاز المحصور تدريجيًا، مما يؤدي إلى زيادة الضغط إلى أعلى حتى يصل إلى منفذ التفريغ. إذا تذبذب ضغط الشفط، فإن تدفق الكتلة يختلف بشكل غير منتظم. يؤدي عدم الاتساق هذا إلى تعطيل التوازن الديناميكي الحراري لدورة الضغط بأكملها، مما يؤدي إلى انخفاض حاد في الكفاءة الحجمية. يضمن ضغط الشفط المستقر أن تتفاعل الدوارات مع حمل غاز ثابت. وهذا يمنع التشويش الميكانيكي، ويقلل من تآكل المحمل، ويضمن تطبيقًا متساويًا لعزم الدوران عبر عمود القيادة.
يتطلب تحقيق الاستقرار في الضغط اللولبي تلبية معايير التشغيل الصارمة على أرض المصنع. الشرط الأساسي هو الحفاظ على تدفق كتلة ثابت يتوافق تمامًا مع متطلبات التبريد للمبخر. ويضمن هذا الاتساق درجات حرارة تفريغ يمكن التنبؤ بها. تؤدي حرارة التفريغ المفرطة إلى تحطيم زيت الضاغط وتفحم الصمامات الداخلية وإتلاف موانع التسرب الداخلية. يساعد ضغط الشفط المستقر أيضًا في الحفاظ على فرق الضغط المطلوب بين الجانب العلوي والجانب المنخفض للنظام. يقوم هذا الترس التفاضلي بتشغيل دوران الزيت الداخلي اللازم لتزييت محامل الدوار وسد الفجوات المجهرية بين فصوص التشابك.
يجب على مصممي النظام والفنيين الميدانيين مراعاة انخفاض الضغط عبر المكونات الإضافية. تنص معايير الصناعة على أن الحد الأقصى المسموح به لانخفاض الضغط عبر مرشحات الشفط، وصمامات العزل، وصمامات التفريغ الكبيرة يجب أن يظل أقل من 0.5 بار (حوالي 7 رطل لكل بوصة مربعة). إن تجاوز هذا الحد يجبر الضاغط على العمل بجهد أكبر لسحب الغاز. يؤدي هذا إلى خفض ضغط الشفط عند المدخل بشكل مصطنع ويقلل بشدة من الكفاءة الإجمالية. يؤدي تقليل تقلبات ضغط الشفط إلى تقليل الاهتزاز الميكانيكي عبر شبكة الأنابيب بأكملها. يمكنك الحصول على تشغيل أكثر هدوءًا وإطالة العمر التشغيلي للضاغط بشكل كبير في البيئات الصعبة.
للتحقق من أن نظامك يلبي معايير النجاح هذه، يجب على الفنيين اتباع بروتوكول قياس صارم:
قم بتوصيل مجمعات الضغط الرقمية المُعايرة مباشرةً بمخرج المبخر لتحديد ضغط الشفط الأساسي.
قم بتوصيل مجموعة ثانية من أجهزة القياس بصمام خدمة الشفط الموجود مباشرة على جسم الضاغط.
قم بتسجيل قراءات الضغط في وقت واحد بينما يعمل الضاغط بقدرة تحميل كاملة بنسبة 100%.
احسب فرق الضغط بين النقطتين. إذا تجاوز الانخفاض 7 رطل لكل بوصة مربعة، قم بفحص قلوب مجفف مرشح خط الشفط للتأكد من تقييده.
تأكد من أن حجم خط الشفط يطابق توصيات الشركة المصنعة فيما يتعلق بالسرعة المحددة لغاز التبريد ومعدل التدفق الشامل.
تعمل تطبيقات التبريد ذات درجة الحرارة المتوسطة ضمن نطاقات محددة لدرجة حرارة الشفط المشبعة (SST). عادةً ما تجد هذه الأنظمة في مرافق التخزين البارد، ومصانع معالجة اللحوم، ومبردات التدفئة والتهوية وتكييف الهواء (HVAC) واسعة النطاق. اعتمادًا على مادة التبريد المحددة المستخدمة، يرى الضاغط اللولبي شبه المحكم ذو درجة الحرارة المتوسطة عمومًا ضغوط شفط تتوافق مع درجة حرارة سطح البحر من +20 درجة فهرنهايت إلى +40 درجة فهرنهايت (-6 درجة مئوية إلى +4 درجة مئوية). يوفر التشغيل ضمن نطاق ضغط الشفط المرتفع نسبيًا مزايا ميكانيكية فريدة وتحديات هندسية محددة.
الاعتبار الأساسي في تطبيقات درجات الحرارة المتوسطة هو إدارة حمل المحرك. ضغوط الشفط الأعلى تعادل كثافة غاز الشفط الأعلى. توفر هذه الكثافة العالية تبريدًا ممتازًا لملفات المحرك شبه المحكم. ومع ذلك، فهذا يعني أيضًا أن الضاغط يحرك كمية هائلة من كتلة مادة التبريد في كل دورة. يتطلب هذا التدفق الجماعي المرتفع حجمًا قويًا للمحرك لمنع الحمل الزائد للتيار خلال فترات ذروة الطلب، مثل السحب الساخن للأسفل بعد غسل المنشأة. تعمل آليات التحكم في السعة القياسية، مثل الصمامات المنزلقة الميكانيكية، على تعديل خرج الضاغط. إنها تحافظ على ضغط شفط ثابت وتحسن استهلاك الطاقة حيث يتقلب الحمل الحراري على المبخر على مدار اليوم.
يجب على المهندسين الميدانيين إيلاء اهتمام وثيق لمعايرة الصمام المنزلق في هذه الإعدادات ذات درجة الحرارة المتوسطة. إذا استجاب الصمام المنزلق ببطء شديد لتغييرات التحميل، فسوف ينخفض ضغط الشفط دون داع، مما يؤدي إلى قصر دورة النظام. على العكس من ذلك، إذا استجاب بسرعة كبيرة جدًا، فقد يتسبب في صيد الضغط، مما يؤدي إلى تشغيل صمام التمدد غير المستقر. يمنع ضبط حلقة PID المناسبة في وحدة التحكم المركزية هذه المشكلات ويحافظ على ضغط الشفط ثابتًا على نقطة الضبط.
تعمل تطبيقات التجميد العميق والتجميد الانفجاري والتخزين البارد الصيدلاني في ظل ظروف ديناميكية حرارية مختلفة إلى حد كبير. يجب أن يتعامل الضاغط اللولبي شبه المحكم ذو درجة الحرارة المنخفضة مع ضغوط الشفط المقابلة لنطاق SST من -40 درجة فهرنهايت إلى -10 درجة فهرنهايت (-40 درجة مئوية إلى -23 درجة مئوية). عند هذه الضغوط المنخفضة للغاية، تنخفض كثافة غاز التبريد بشكل كبير. وهذا يخلق حالة دائمة من انخفاض تدفق الكتلة.
يطرح هذا التدفق الكتلي المنخفض تحديات تشغيلية كبيرة على الجانب الميكانيكي. تعتمد التصميمات شبه المحكم بشكل كبير على غاز الشفط الوارد لتبريد المحرك الكهربائي الداخلي. يوفر الغاز الرقيق منخفض الكثافة قدرة تبريد قليلة جدًا. هذا النقص في التبريد يعرض المحرك لخطر ارتفاع درجة الحرارة، خاصة أثناء دورات التشغيل الممتدة. ولمواجهة ذلك، تتطلب الضواغط اللولبية ذات درجة الحرارة المنخفضة في كثير من الأحيان دمج المقتصدات.
تقدم دائرة المقتصد جزءًا من السائل المبرد أو بخار الضغط المتوسط مباشرة إلى غرفة الضغط في منتصف دورة الضغط. تعمل هذه الزيادة في القدرة الاصطناعية على تحسين الكفاءة الإجمالية للنظام. والأهم من ذلك، أنه يوفر تبريدًا حرجًا لغاز التفريغ ولفائف المحرك. وهذا يضمن الاستقرار الميكانيكي على الرغم من ضغط الشفط المنخفض بشكل استثنائي عند المدخل الرئيسي. يجب على الفنيين فحص صمام التمدد المقتصد بانتظام للتأكد من أنه يغذي الكمية الصحيحة من البخار؛ يؤدي نقص التغذية إلى ارتفاع درجات حرارة التفريغ، في حين أن الإفراط في التغذية يمكن أن يتسبب في تلف حقن السائل للدوارات.
يعتمد استقرار أي ضاغط بشكل كبير على نسبة الضغط الخاصة به. يمكنك حساب ذلك عن طريق قسمة ضغط التفريغ المطلق على ضغط الشفط المطلق. عندما يعمل الضاغط أحادي المرحلة عند ضغوط شفط منخفضة للغاية، ترتفع نسبة الضغط بشكل كبير. تعمل الضواغط اللولبية أحادية المرحلة عمومًا بكفاءة تصل إلى نسبة ضغط تبلغ حوالي 15:1 إلى 20:1، اعتمادًا على الشركة المصنعة وكيمياء مادة التبريد المحددة.
إن دفع آلة أحادية المرحلة إلى ما هو أبعد من حدود تصميمها يؤدي إلى تدهور شديد في الكفاءة. مع زيادة نسبة الضغط، يزداد التسرب الداخلي للغاز عالي الضغط إلى جانب الشفط منخفض الضغط بشكل كبير. يسمي المهندسون هذه الظاهرة بالنفخ. يؤدي النفخ إلى تقليل الكفاءة الحجمية بشكل كبير لأن الضاغط يستهلك الطاقة في إعادة ضغط نفس الغاز. علاوة على ذلك، فإن العقوبات الحرارية شديدة. تولد نسب الضغط العالية حرارة هائلة، مما يدفع درجات حرارة التفريغ إلى ما هو أبعد من حدود الانهيار الحراري لزيت التشحيم. يؤدي فقدان التشحيم هذا إلى تآكل المحمل السريع وتوسع الدوار والفشل الميكانيكي الكارثي في نهاية المطاف.
عندما يكون ضغط الشفط المطلوب منخفضًا جدًا بحيث لا يمكن لآلة أحادية المرحلة التعامل معه بشكل موثوق، يصبح من الضروري هندسة حل متعدد المراحل. يعد هو الضاغط اللولبي شبه المحكم مزدوج المرحلة الحل التقني النهائي لضغط الشفط المنخفض للغاية وتطبيقات التجميد العميق. بدلاً من إجبار مجموعة واحدة من الدوارات على التعامل مع رفع الضغط بالكامل، يقوم نظام مزدوج المرحلة بتقسيم نسبة الضغط الإجمالية عبر مرحلتين منفصلتين داخل نفس البصمة المادية.
تعمل موازنة الضغط بين المراحل هذه على تثبيت كمية الشفط بشكل أساسي. ومن خلال الحد من نسبة الضغط في المرحلة الأولى (مرحلة التعزيز)، تظل الكفاءة الحجمية عالية. يظل ضغط الشفط ثابتًا حتى في ظل ظروف الفراغ العميق. يتم تبريد غاز التفريغ من المرحلة الأولى عن طريق الحقن السائل أو المبرد الداخلي قبل الدخول إلى المرحلة الثانية. وهذا يحافظ على درجات حرارة التفريغ النهائية ضمن حدود التشغيل الآمنة. تعمل هذه البنية على تحسين معامل الأداء الإجمالي (COP) بشكل كبير. يمكنك الحصول على توفير هائل في الطاقة على المدى الطويل، وفترات زمنية أقل للصيانة، وموثوقية لا مثيل لها في تطبيقات التجميد ذات الخدمة المستمرة.
مقارنة المعلمات التشغيلية عن طريق تطبيق درجة الحرارة
المعلمة | تطبيقات درجة الحرارة المتوسطة | تطبيقات درجات الحرارة المنخفضة |
|---|---|---|
نطاق SST النموذجي | +20 درجة فهرنهايت إلى +40 درجة فهرنهايت (-6 درجة مئوية إلى +4 درجة مئوية) | -40 درجة فهرنهايت إلى -10 درجة فهرنهايت (-40 درجة مئوية إلى -23 درجة مئوية) |
كثافة غاز الشفط | عالي (يتطلب حجمًا قويًا للمحرك) | منخفض (يتطلب تبريدًا إضافيًا للمحرك) |
نسبة الضغط | منخفض إلى متوسط (عادة أقل من 10:1) | عالية (غالبًا ما تتجاوز 15:1 في المرحلة الواحدة) |
متطلبات المقتصد | اختياري (يستخدم لتحقيق مكاسب الكفاءة) | إلزامية (مطلوبة للتبريد والسعة) |
الهندسة المعمارية الموصى بها | برغي قياسي أحادي المرحلة | مقتصدة على مرحلة واحدة أو برغي على مرحلتين |
يؤدي تشغيل الضاغط بضغط شفط منخفض بشكل غير طبيعي إلى حدوث تأثير المجاعة الذي يتدفق عبر النظام الميكانيكي بأكمله. تشمل الأسباب الأكثر شيوعًا لهذه الحالة نظام التبريد غير المشحون، أو مرشحات الشفط المسدودة بشدة، أو صمام التمدد الإلكتروني المعطل (EXV) الذي يفشل في تغذية المبخر بشكل صحيح. عندما يتم حرمان الضاغط من الغاز، فإن التأثير الميكانيكي المباشر يتمثل في ارتفاع خطير في درجات حرارة التفريغ.
نظرًا لأن التصميمات شبه محكمة الغلق تعتمد على التدفق الشامل لغاز الشفط لتبريد الجزء الثابت الداخلي ولفات العضو الدوار، فإن ضغط الشفط المنخفض يؤدي مباشرةً إلى عدم كفاية تبريد المحرك. إذا فشلت الحماية الحرارية الداخلية في التعثر، فسوف يتحلل عزل المحرك ويحترق في النهاية. بالإضافة إلى ذلك، يؤدي انخفاض ضغط الشفط إلى انخفاض ضغط علبة المرافق. يؤدي هذا الخلل في الضغط إلى غليان مادة التبريد المذابة في زيت التشحيم بسرعة، مما يؤدي إلى ظهور رغوة شديدة بالزيت. لا يمكن ضخ الزيت الرغوي بشكل فعال بواسطة مضخة الزيت الداخلية. يؤدي هذا إلى تجويع الزيت في المحامل الدوارة، وتلامس المعدن مع المعدن، والفشل الميكانيكي المبكر.
وعلى العكس من ذلك، فإن السماح لضغط الشفط بالارتفاع فوق غلاف التصميم يخلق تأثير حمل زائد يكون مدمرًا بنفس القدر. عادةً ما يحدث ارتفاع ضغط الشفط بسبب الحمل الحراري الزائد على المبخر، أو نظام التبريد الزائد الشحن، أو فشل مراوح المبخر التي تمنع التبادل الحراري المناسب. ارتفاع ضغط الشفط يعني أن الضاغط يبتلع غازًا عالي الكثافة بكمية هائلة.
التأثير الميكانيكي الأساسي لضغط الشفط العالي هو الحمل الزائد للمحرك. يجب أن يسحب محرك الضاغط تيارًا كهربائيًا زائدًا لضغط الغاز الكثيف فعليًا. يمكن أن يؤدي ذلك بسهولة إلى تعطل القواطع أو إتلاف الموصلات. علاوة على ذلك، فإن زيادة تدفق الكتلة تضع ضغطًا فيزيائيًا هائلاً على المحامل الدوارة، مما يؤدي إلى تسريع التآكل الميكانيكي. والأهم من ذلك هو أن ضغط الشفط المرتفع بشكل غير طبيعي غالبًا ما يرتبط بانخفاض درجة الحرارة. وهذا يزيد بشكل كبير من خطر تباطؤ سائل التبريد. عندما يدخل سائل التبريد إلى غرفة الضغط، فإنه يزيل طبقة الزيت الهيدروديناميكية التي تحمي الدوارات، مما يتسبب في حدوث اهتزاز شديد وفشل كارثي فوري.
استكشاف أخطاء انحرافات ضغط الشفط وإصلاحها
أعراض | السبب المحتمل | مطلوب إجراء ميداني |
|---|---|---|
انخفاض ضغط الشفط بشكل غير طبيعي | مرشح تجفيف مقيد | قياس انخفاض الضغط عبر الفلتر؛ استبدل النواة إذا تجاوز الانخفاض 3 رطل لكل بوصة مربعة. |
انخفاض ضغط الشفط بشكل غير طبيعي | نظام تحت الشحن | تحقق من زجاج الرؤية بحثًا عن الفقاعات؛ التحقق من التبريد الفرعي. أضف المبرد حسب الحاجة. |
ارتفاع ضغط الشفط بشكل غير طبيعي | الحمل الحراري الزائد (السحب الساخن للأسفل) | مراقبة التيار؛ تأكد من عمل منظم ضغط علبة المرافق (CPR). |
ارتفاع ضغط الشفط بشكل غير طبيعي | الإفراط في تغذية صمام التوسع | تحقق من ارتفاع درجة الحرارة عند مخرج المبخر؛ اضبط معلمات EXV لإغلاق الصمام قليلاً. |
تقلب ضغط الشفط | صمام توسيع الصيد | التحقق من وضع لمبة الاستشعار؛ لمبة عازلة ضبط إعدادات حلقة PID. |
يتطلب الحفاظ على ضغط الشفط المستقر تدخلًا ميكانيكيًا وإلكترونيًا نشطًا لمطابقة قدرة ضخ الضاغط مع الحمل الحراري للنظام في الوقت الفعلي. تعتبر الصمامات المنزلقة الميكانيكية هي الطريقة التقليدية لتحقيق ذلك. يتحرك الصمام المنزلق بشكل محوري على طول مبيت الدوار، متجاوزًا بشكل فعال جزءًا من غاز الشفط إلى المدخل قبل ضغطه بالكامل. وهذا يسمح للضاغط بالعمل بأحمال جزئية دون التوقف والبدء، وبالتالي استقرار ضغط الشفط. ومع ذلك، فإن تشغيل الضواغط التي تم تفريغها لفترات طويلة عبر الصمامات المنزلقة يمكن أن يؤثر سلبًا على عودة الزيت والكفاءة المتوازنة بشكل عام.
تمثل محركات التردد المتغير (VFDs) المعيار الحديث لتنظيم الضغط الدقيق. يقوم VFD بتغيير التردد الكهربائي الذي يتم توفيره لمحرك الضاغط، مما يؤدي إلى تسريعه أو إبطائه ليتناسب تمامًا مع حمل النظام. من خلال التعديل المستمر لسرعة الدوار، يعمل VFD على التخلص من التقلبات الشديدة في ضغط الشفط المرتبطة بالتحكم التقليدي في السعة. يؤدي هذا التعديل المستمر إلى انخفاض كبير في استهلاك الطاقة، وتحكم أكثر إحكامًا في درجة الحرارة، وتقليل التآكل الميكانيكي لمكونات محرك الأقراص. عند تركيب VFD، يجب على الفنيين التأكد من أن إعداد الحد الأدنى للسرعة لا يزال يوفر تدفقًا كافيًا للكتلة لتبريد المحرك وتشغيل مضخة الزيت الداخلية.
بالإضافة إلى التحكم في السعة، تعمل مكونات الأنابيب المحددة على حماية الضاغط من طفرات الضغط العابرة. منظمات ضغط علبة المرافق (CPR) هي صمامات ميكانيكية مهمة يتم تركيبها في خط الشفط قبل مدخل الضاغط مباشرة. أثناء السحب الساخن للأسفل، عندما يكون ضغط المبخر مرتفعًا بشكل استثنائي، يعمل نظام الإنعاش القلبي الرئوي على خنق تدفق الغاز. وهذا يضمن عدم تجاوز ضغط الشفط في الضاغط أبدًا الحد الأقصى المسموح به، مما يمنع الحمل الزائد للمحرك ورحلات الكسارة المزعجة.
منظمات ضغط المبخر (EPR) تخدم وظيفة مختلفة. وهي تحافظ على الحد الأدنى من الضغط داخل ملف المبخر لمنع التجمد الموضعي، مما يؤدي بشكل غير مباشر إلى استقرار تدفق الغاز العائد إلى الضاغط. وأخيرًا، تعد مراكم الشفط ذات الحجم المناسب أمرًا إلزاميًا في الأنظمة المعرضة لتقلبات الأحمال. يعمل المجمع كمنطقة عازلة مادية في خط الشفط. فهو يحبس أي سائل تبريد يتسرب من المبخر ويسمح له بالغليان بأمان إلى بخار قبل أن يصل إلى الضاغط. وهذا يخفف من انتقال الضغط المفاجئ ويزيل تمامًا خطر تباطؤ السائل.
يتطلب الضغط اللولبي المستقر الحفاظ بشكل صارم على ضغط الشفط داخل غلاف التشغيل المحدد للضاغط. تؤثر الانحرافات بشكل مباشر على الكفاءة الحجمية، والتشحيم الهيدروديناميكي، واستهلاك الطاقة، والعمر المادي للمحرك. عندما يتقلب ضغط الشفط بشكل كبير، تصبح دورة التبريد بأكملها غير متوقعة وعرضة للعطل الميكانيكي. يجب أن يكون اختيار المعدات مدفوعًا بالكامل بدرجة حرارة الشفط المشبعة المطلوبة. تسمح تطبيقات درجة الحرارة المتوسطة بشكل عام بنماذج قياسية أحادية المرحلة ومزودة بضوابط قوية للقدرة. تتطلب متطلبات درجات الحرارة المنخفضة هندسة متقدمة للمباني الاقتصادية أحادية المرحلة أو المخصصة مزدوجة المرحلة لإدارة نسب الضغط القصوى.
لضمان الاستقرار على المدى الطويل وحماية أجهزتك، قم بتنفيذ الخطوات التالية:
راجع برنامج أداء الضاغط لتعيين مظاريف الشفط والتفريغ الدقيقة لغاز التبريد المختار في ظل ظروف الحمل القصوى.
قم بمراجعة أنابيب خط الشفط الموجودة لضمان بقاء انخفاض الضغط عبر المرشحات والصمامات أقل من 0.5 بار.
قم بتنفيذ محركات التردد المتغير (VFDs) لتعديل سرعة الضاغط، والقضاء على ارتفاعات الضغط المرتبطة بدورات التشغيل/الإيقاف التقليدية.
قم بتركيب ومعايرة منظمات ضغط علبة المرافق (CPRs) لحماية المحرك شبه المحكم من الأحمال الزائدة للأمبيرية أثناء عمليات السحب للأسفل ذات الحمل العالي.
قم بجدولة تحليل الزيت ربع السنوي لاكتشاف العلامات المبكرة لتآكل المحمل الناتج عن انخفاض ضغط الشفط العابر.
ج: يقلل ضغط الشفط المنخفض من تدفق كتلة غاز التبريد المطلوب لتبريد المحرك الداخلي. يؤدي هذا إلى ارتفاع درجة حرارة المحرك، وارتفاع درجات حرارة التفريغ بشكل مفرط، وفشل محتمل في دوران الزيت حيث ينخفض ضغط علبة المرافق إلى ما دون الحد الأدنى المطلوب لتشغيل مضخة الزيت.
ج: يتم حساب نسبة الضغط عن طريق قسمة ضغط التفريغ المطلق على ضغط الشفط المطلق. مع انخفاض ضغط الشفط، تزيد نسبة الضغط بشكل كبير. تقلل نسب الضغط العالية من الكفاءة الحجمية، وتزيد من درجات حرارة التفريغ، وتضع ضغطًا ميكانيكيًا هائلاً على المحامل الدوارة.
ج: في تطبيقات درجات الحرارة المنخفضة، يكون ضغط الشفط المطلوب منخفضًا جدًا. يقوم الضاغط ثنائي المرحلة بتقسيم نسبة الضغط العالية عبر مجموعتين من الدوارات. وهذا يحافظ على إمكانية التحكم في درجات حرارة التفريغ، ويحافظ على كفاءة حجمية مستقرة، ويقلل بشكل كبير من استهلاك الطاقة مقارنة بوحدة أحادية المرحلة.
ج: على الرغم من اختلاف تصميمات الأنظمة المحددة، توصي أفضل ممارسات الصناعة عمومًا بالحفاظ على انخفاض ضغط صمام الشفط وتفريغ الصمام إلى أقل من 7 رطل لكل بوصة مربعة (0.5 بار). يؤدي تجاوز هذا الحد إلى تجويع الضاغط، مما يتسبب في فقدان غير ضروري للقدرة وتدهور شديد في الكفاءة.
ج: نعم. من خلال تعديل سرعة محرك الضاغط بدقة لتتناسب مع حمل التبريد في الوقت الفعلي، يمنع VFD التقلبات الشديدة في ضغط الشفط المرتبطة بالتشغيل/الإيقاف التقليدي أو التحكم في السعة. وهذا يؤدي إلى تشغيل أكثر هدوءًا واستقرارًا وكفاءة عالية.
ج: يتم تركيب صمام CPR في خط الشفط لمنع ضغط الشفط عند مدخل الضاغط من الارتفاع فوق الحد الآمن المحدد مسبقًا. يعمل هذا الاختناق الميكانيكي على حماية المحرك شبه المحكم من التحميل الزائد الكهربائي أثناء ظروف التحميل العالي، مثل السحب الساخن للأسفل.
