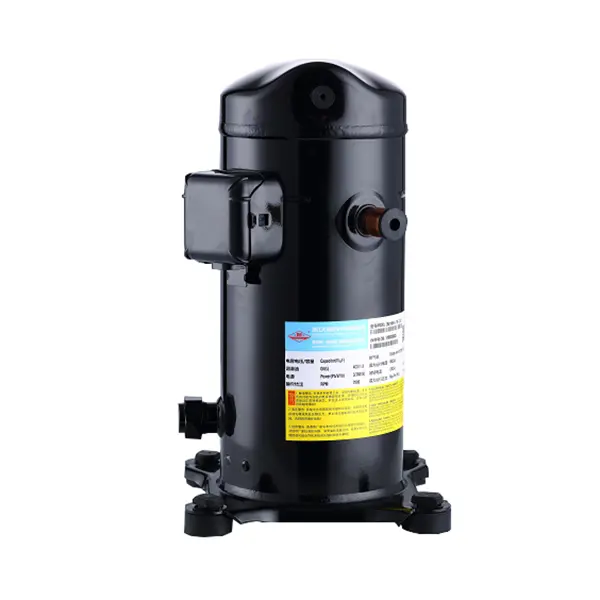

ضاغط حلزوني MBP 2-12HP DMZL

حصة ل:

ضاغط التمرير | DMZL | تبريد

الضاغط الحلزوني هو ضاغط ذو إزاحة موجبة يضغط الغاز من خلال الحركة النسبية لزوج من اللفائف المتشابكة، مما يؤدي إلى إنشاء سلسلة من الأحجام المغلقة المتغيرة باستمرار. وهو يتألف من لفافة ثابتة ثابتة ولفافة متحركة يقودها عمود غريب الأطوار. تُستخدم الضواغط اللولبية على نطاق واسع في تكييف الهواء والتبريد والسيارات والتطبيقات الصناعية نظرًا لهيكلها البسيط وحجمها الصغير وكفاءتها العالية وانخفاض مستوى الضجيج وتشغيلها السلس. إن الضواغط اللولبية من Daming، المصنعة بتكنولوجيا التجميع المتقدمة والمكونات عالية الدقة، تحظى بثقة كبيرة من قبل العملاء.

قوة الحصان:	2 حصان 3 حصان 4 حصان 5 حصان 6 حصان 8 حصان 10 حصان 12 حصان
مزود الطاقة:	220 فولت-50 هرتز-1ph 380-420 فولت/3ph/50 هرتز
زيوت التشحيم:	R404A/R507A R22
واجهة:	لحام قفل إحراق/روتو
الملحقات الاختيارية:	سخان علبة المرافق صمامات قفل روتو مكثف البدء
توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

نموذج:
DM34-DM200
المنتج العلامة التجارية:
DMZL

MBP 2-12HP DMZL ضاغط التمرير انتقل ضاغط MBP

وصف المنتج

المواصفات الفنية

أداء التبريد

التعليمات

المقدمة والحلول الخاصة بالسيناريوهات

مزايا تصميم التمرير لاحتياجات التبريد الصغيرة

تستخدم ضواغط التمرير تشابكًا ثابتًا/متحركًا لضغط مادة التبريد، مما يوفر تشغيلًا أكثر هدوءًا (<55 ديسيبل)، وكفاءة أعلى (15% أفضل من الوحدات الترددية)، وأجزاء متحركة أقل (تقليل الصيانة) من الضواغط التقليدية. تم تحسين ضاغط التمرير MBP 2-12HP DMZL (سلسلة DM34-DM200) للتبريد على نطاق صغير (2-12 HP)، مما يجعله مثاليًا للتطبيقات التجارية والصناعية الخفيفة.

السيناريو 1: شاشات العرض المبردة في المتاجر الصغيرة

تحتاج شاشات عرض المشروبات ومبردات الوجبات الخفيفة إلى ضواغط مدمجة وهادئة. يمكن وضع المساحة الصغيرة لسلسلة DM34-DM200 (242 × 242 × 415 مم) أسفل العدادات، في حين أن تشغيلها الذي يقل عن 55 ديسيبل يتجنب إزعاج العملاء. تعمل كفاءتها في استخدام الطاقة أيضًا على خفض تكاليف الكهرباء بمقدار 200 دولار سنويًا لكل وحدة مقابل الضواغط الترددية.

السيناريو 2: تكييف الهواء التجاري الصغير

تحتاج المكاتب والمقاهي ومتاجر البيع بالتجزئة (50-500 قدم مربع) إلى أنظمة تكييف بقدرة 1-5 طن. تتعامل اللفائف المرنة المحورية/الشعاعية من سلسلة DM34-DM200 مع تقلبات الجهد (الشائعة في المناطق الحضرية)، مما يمنع إيقاف التشغيل المفاجئ. كما أن تصميمه خفيف الوزن (26-56 كجم) يسهل عملية التثبيت على الأسطح أو الجدران.

السيناريو 3: الثلاجات الطبية الصغيرة

تستخدم الصيدليات والمختبرات ثلاجات صغيرة (50-200 لتر) لتخزين الأنسولين والمضادات الحيوية والعينات عند درجة حرارة 2-8 درجة مئوية. تحافظ سلسلة DM34-DM200 على دقة تبلغ ±0.5 درجة مئوية، مما يؤدي إلى تجنب تلف الدواء. كما يمنع تصميمه المحكم التلوث (وهو أمر بالغ الأهمية للمنشآت المتوافقة مع ISO 13485).

ضاغط التمرير MBP 2-12HP DMZL

ابتكارات التصميم والمواد

مخطوطات مرنة محورية وشعاعية

يمكن ضبط اللفائف الثابتة والمتحركة قطريًا (حتى 0.5 مم) ومحوريًا (حتى 0.3 مم) من أجل:

• استيعاب الحطام الصغير (يمنع تلف الضاغط).

• التعامل مع سائل التبريد (يتجنب التباطؤ، وهي مشكلة رئيسية تتعلق بالوحدات الترددية).

• الحفاظ على إحكام الغلق (أقل من أو يساوي 0.1% معدل تسرب سنوي)، بما يتوافق مع المعايير البيئية.

مواد منخفضة الاحتكاك ومواد التشحيم الذاتي

• اللفائف المتحركة : سبيكة ألومنيوم مطلية بمادة PTFE (تقلل الاحتكاك بنسبة 30% مقارنة باللفائف غير المطلية).

• المحامل : برونز مسامي (ذاتي التشحيم، مما يلغي الحاجة إلى تغيير الزيت بشكل متكرر).

• الغلاف : سبيكة ألومنيوم خفيفة الوزن (26-56 كجم) مع طبقة نهائية من المسحوق، مقاومة للرطوبة في المقاهي أو المعامل.

تفريغ تكنولوجيا بدء التشغيل

تسحب ضواغط التمرير التقليدية تيارًا عاليًا لبدء التشغيل (يصل إلى 150 أمبير)، مما يؤدي إلى تعطيل قواطع الدائرة في الشبكات الضعيفة. تستخدم سلسلة DM34-DM200 بدء التفريغ لتقليل تيار البدء بنسبة 40% (على سبيل المثال، 22 أمبير مقابل 37 أمبير لطراز 2 حصان)، مما يضمن التشغيل الموثوق به في المناطق الحضرية أو الريفية.

المواصفات الفنية التفصيلية

مواصفات الأنابيب والكهرباء

• توصيلات الأنابيب : لحام أو قفل متوهج/روتو (اختياري) لسهولة التركيب.

• مصدر الطاقة : 220 فولت/1ph/50 هرتز (للوحدات الصغيرة: DM34HE/DM50HE)؛ 380-420 فولت/3ph/50 هرتز (للوحدات الأكبر: DM70HE-DM200HE).

• سخان علبة المرافق : 70 وات (يمنع تراكم الزيت في البيئات الباردة).

• توافق غاز التبريد : R404A/R507A، R22 (الأمثل لتطبيقات MBP).

الدعم الفني وخدمات ما بعد البيع

استشارات التصميم الموفرة للمساحة

يقدم فريقنا رسومات ثلاثية الأبعاد لمساعدتك على دمج سلسلة DM34-DM200 في مساحات صغيرة (على سبيل المثال، شاشات العرض الموجودة أسفل المنضدة، ووحدات التكييف الصغيرة). نوصي أيضًا بالوضع الأمثل لتحقيق أقصى قدر من تدفق الهواء وكفاءة التبريد.

مجموعات التثبيت DIY

بالنسبة للفنيين المحليين، نقوم بتزويد مجموعات التثبيت بما يلي:

• أسلاك الكهرباء مسبقة التوصيل (لتجنب أخطاء الأسلاك).

• محولات الأنابيب (للحام/الحرق).

• أدلة خطوة بخطوة مع الصور ومقاطع الفيديو.

يؤدي هذا إلى تقليل وقت التثبيت بنسبة 50% وتكاليف العمالة بمقدار 300 دولار/وحدة.

الضمان القياسي وأدلة استكشاف الأخطاء وإصلاحها

• الضمان : 12 شهرًا على جميع المكونات. 18 شهرًا إذا كنت تستخدم الزيت الموصى به (POE 32).

• استكشاف الأخطاء وإصلاحها : تشتمل الموارد المجانية عبر الإنترنت على الأسئلة الشائعة ودروس الفيديو ومخطط انسيابي لاستكشاف الأخطاء وإصلاحها للمشكلات الشائعة (مثل فشل بدء التشغيل والضوضاء).

تسليم سريع لقطع الغيار

نقوم بتخزين الأجزاء المهمة (اللفائف والمحامل والصمامات) في المستودعات الإقليمية (الولايات المتحدة الأمريكية وأوروبا وآسيا). يتم تسليم معظم الأجزاء خلال 1-3 أيام عمل، ونقدم دعمًا فنيًا مجانيًا لمساعدتك في استبدال الأجزاء في الموقع.

نموذج			DM34HM	دم50هم	DM34HM	دم50هم	دم70هم	DM86HM	DM102HM	DM132HM	DM182HM	دم200هم
			DM34HE	DM50HE	DM34HE	DM50HE	DM70HE	DM86HE	DM102HE	DM132HE	DM182HE	DM200HE
محرك			مرحلة واحدة		ثلاث مراحل
القوة الاسمية		HP	2	3	2	3	4	5	6	8	10	12

النزوح		م³/ساعة	5.8	8.6	5.8	8.6	11.4	14.5	17.2	21.6	29.1	33.1

(جيش الرب للمقاومة)		A	76	82	22	40	50	65.5	74	115	118	121

(RLA)		A	8.6	16.4	3.2	5.7	6.4	8.7	11.3	14.3	19.2	22.1

(موك)		A	15.2	23	15.2	8.1	9.7	13.5	16.1	19.8	26.9	31.1

مكثف			60 درجة فهرنهايت		/
قوة علبة المرافق		W	70

توصيل الأنابيب	تسريح	بوصة	1/2							7/8
	المسؤول		7/8							1 — 1/8

مقاس	长(L)	مم	242					242		242
	宽(ث)		242					242		242
	高(ح)		415					455		540

التثبيت (φ)			190 × 190 (8.5)

تهمة النفط		L	1.4					2.0		3.4

ارتفاع الضغط			3.0
الضغط المنخفض			2.0

وزن	Net	كجم	26	28	26	28	30	37	38	54	56	56
	إجمالي		27	29	27	29	31	38	39	55	57	57

R404A

نموذج		冷凝温度°C	蒸发温度
		التكثيف	درجة حرارة التبخر
		درجة حرارة	-25	-20	-15	-10	-5	0	5
DM34HE	س冷量 (كيلوواط)	30	2.45	3.06	2.81	4.51	5.41	6.37	7.23
		40	2.2	2.7	3.25	3.89	4.73	5.59	6.68
		50	1.83	2.32	3.75	3.32	4.04	4.8	5.65
	P功率(كيلوواط)	30	1.23	1.3	1.36	1.43	1.51	2.19	1.64
		40	1.45	1.56	1.62	1.71	1.77	1.85	1.92
		50	1.75	1.85	1.93	2.03	2.11	1.56	2.27
DM50HE	س冷量 (كيلوواط)	30	3.45	4.29	5.25	6.35	7.65	9.09	10.75
		40	2.99	3.69	4.55	5.49	6.59	7.89	9.35
		50	2.43	3.09	3.75	4.55	5.49	6.55	7.79
	P功率(كيلوواط)	30	1.77	1.77	1.77	1.76	1.76	1.75	1.75
		40	2.24	2.24	2.24	2.23	2.22	2.21	2.19
		50	2.85	2.83	2.83	2.82	2.81	2.79	2.77
DM70HE	س冷量 (كيلوواط)	30	4.86	5.96	7.26	8.75	10.25	12.58	15.1
		40	4.35	5.26	6.38	7.68	9.22	10.92	12.96
		50	3.65	4.51	5.35	6.55	7.83	9.25	10.94
	P功率(كيلوواط)	30	2.16	2.25	2.35	2.48	2.58	2.7	2.82
		40	2.57	2.71	2.78	2.92	3.05	3.18	3.28
		50	3.02	3.18	3.36	3.52	3.65	3.78	3.95
DM86HE	س冷量 (كيلوواط)	30	5.89	7.29	8.89	10.79	12.95	15.39	18.19
		40	5.09	6.25	7.69	9.29	11.19	13.35	15.79
		50	3.82	5.19	6.35	7.75	9.35	11.19	13.29
	P功率(كيلوواط)	30	2.99	2.99	2.99	2.99	2.97	2.95	2.92
		40	3.75	3.76	3.76	3.76	3.76	3.74	3.71
		50	4.67	4.67	4.68	4.68	4.68	4.67	4.65
DM102HE	س冷量 (كيلوواط)	30	7.03	8.51	9.85	12.53	15.35	18.36	21.83
		40	6.15	7.65	8.95	11.15	13.38	16.04	19.06
		50	5.32	6.48	8	9.54	11.43	13.61	16.07
	P功率(كيلوواط)	30	3.07	3.22	3.38	3.71	3.72	3.91	4.05
		40	3.65	3.75	4.02	4.35	4.4	4.61	4.77
		50	5.93	4.55	4.78	5.23	5.51	5.46	5.64
DM132HE	س冷量 (كيلوواط)	30	8.89	11.25	13.95	16.99	20.59	24.59	29.19
		40	7.05	9.25	11.69	14.39	17.49	20.99	24.89
		50	5.81	6.89	9.09	11.49	14.15	17.09	20.39
	P功率(كيلوواط)	30	4.56	4.57	4.59	4.61	4.64	4.67	4.69
		40	5.85	5.79	5.75	5.75	5.75	5.75	5.75
		50	6.55	7.45	7.35	7.25	7.21	7.15	7.15
DM182HE	س冷量 (كيلوواط)	30	12.39	15.39	18.79	22.79	27.39	32.49	38.49
		40	10.89	13.29	16.09	19.39	23.29	27.79	32.99
		50	7.45	11.19	13.19	15.69	18.69	22.19	26.39
	P功率(كيلوواط)	30	5.79	5.89	5.99	6.05	6.15	6.25	6.39
		40	7.25	7.29	7.39	7.45	7.49	7.59	7.69
		50	8.48	9.15	9.19	9.25	9.25	9.31	9.39
DM200HE	س冷量 (كيلوواط)	30	15.46	17.85	21.56	26.67	31.79	37.81	45.61
		40	11.09	14.75	19.06	22.99	27.48	33.36	38.54
		50	8.97	11.56	13.24	17.11	22.02	27.45	32.49
	P功率(كيلوواط)	30	5.99	6.71	6.62	6.57	6.68	7.08	7.91
		40	7.65	8.77	8.81	8.85	8.89	8.93	8.98
		50	9.67	9.98	10.88	10.91	10.98	11.01	11.07

درجة حرارة التبخر -6.7 درجة مئوية، درجة حرارة التكثيف. 48.9 درجة مئوية، درجة حرارة عودة الغاز 4.4 درجة مئوية، بدون تبريد زائد.

ماذا تعني مواصفات '2–12HP' وكيف أختار تصنيف HP المناسب؟

يشير '2–12HP' إلى نطاق قدرة التبريد للضاغط (2 حصان إلى 12 حصان). اختر بناءً على حمل التبريد الخاص بك: (1) 2-5 حصان للتطبيقات التجارية الصغيرة (على سبيل المثال، مبردات المتاجر الصغيرة، مكيفات المكاتب الصغيرة)؛ (2) 6-9HP للاستخدام متوسط الحجم (على سبيل المثال، مبردات المطاعم، وصالات عرض البيع بالتجزئة)؛ (3) 10-12 حصان للأنظمة الأكبر حجمًا (على سبيل المثال، مخزن تبريد متوسط الحجم، مكيف هواء مبنى تجاري).

ما هي الملامح الرئيسية لسلسلة DMZL؟

تقدم سلسلة DMZL ما يلي: (1) تشغيل منخفض الضوضاء (≥65dB)، مناسب للمناطق الحساسة للضوضاء؛ (2) تصميم مدمج، توفير مساحة التثبيت؛ (3) كفاءة عالية في استخدام الطاقة (COP ≥3.8 في الظروف القياسية)؛ (4) وسادات مدمجة مضادة للاهتزاز لتقليل الضوضاء الميكانيكية وإطالة عمر المكونات.

هل يمكن استخدام هذا الضاغط في تكييف الهواء السكني؟

لقد تم تصميمه في المقام الأول للاستخدام التجاري نظرًا لقدرته التي تبلغ 2 إلى 12 حصانًا (يستخدم مكيف الهواء السكني عادةً ضواغط تمرير بقدرة 1 إلى 3 حصان). ومع ذلك، يمكن استخدام نماذج 2-3 حصان للمساحات السكنية الكبيرة (مثل الفيلات) أو أنظمة تكييف الهواء متعددة الغرف، بشرط أن يكون حجم النظام مناسبًا لحمل تبريد المبنى.
